Требования к швам зданий и сооружений
Поскольку бетонные и железобетонные конструкции представляют собой, в большинстве случаев, статически неопределимые системы, от изменения температуры, усадки бетона и неравномерной осадки фундаментов в них возникают дополнительные усилия, которые могут приводить к появлению трещин или расстройству частей конструкций.
В целях уменьшения усилий от температуры и усадки бетонные и железобетонные протяженные конструкции разделяют по длине (ширине) на отдельные части (блоки) температурно-усадочными швами. Расстояния между температурно-усадочными швами в бетонных и железобетонных конструкциях зданий и сооружений устанавливаются расчетом.
Если расстояние между температурно-усадочными швами не превышает значений, приведенных в табл. 3.7, при расчетных зимних температурах наружного воздуха выше минус 40 °С расчет на температурные и усадочные воздействия можно не производить.
Для каркасных зданий и сооружений без мостовых опорных кранов при наличии в рассматриваемом направлении связей (диафрагм жесткости) значения, указанные в табл. 3.7, допускается умножать на коэффициент
Расстояния между температурными и усадочными швами в бетонных фундаментах и стенах подвалов допускается принимать в соответствии с расстояниями между швами для вышележащих конструкций. В статически неопределимых системах для снижения температурных усилий рекомендуется членение их на период строительства временными швами с последующим замоноличиванием.

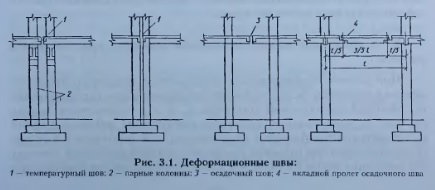

Температурно-усадочные швы в каркасах устраивают посредством установки двойных колонн с доведением шва до верха фундамента в виде двусторонних консолей без вкладышей (рис. 3.1). В сплошных бетонных и железобетонных конструкциях температурно-усадочные швы следует осуществлять сквозными, разрезая конструкцию до подошвы фундамента. Обычно принимают температурно-усадочные швы шириной 20...30 мм. Ширина шва уточняется расчетом в зависимости от длины температурного блока и температурного перепада.
Осадочные швы устраивают между частями зданий, имеющих существенно различную высоту или же расположенных на различных по качеству грунтах. Такие швы проходят и через фундаменты. Рациональное конструктивное решение осадочного шва достигается устройством встречных консолей балок с раздвижкой парных колонн, опирающихся на независимые фундаменты. В промежутках между двумя частями зданий возможно устройство вкладных пролетов из плит и балок, как показано на рис. 3.1. В этих усчовиях разность осадок не вызывает усилий и не приводит к повреждениям частей зданий.
Осадочный шов одновременно служит и температурно-усадочным швом здания.
Нередко на практике делают серьезную ошибку, когда устаивают шов через перекрытия и внутренние стены и в то же время не проводят его через наружные стены. В результате либо шов вовсе не работает (т.е без него можно обойтись), либо происходит разрыв кладки. Чаще всего происходит последнее.
Голышев А.Б., Бачинский В.Я., Полищук В.П., Железобетонные конструкции, Киев, 2001
