Анкеровка ненапрягаемой арматуры

В железобетонных элементах из тяжелого, мелкозернистого и легкого бетонов аикеровку ненапрягаемой арматуры осуществляют одним из следующих способов или их сочетанием (рис. 6.29): сцеплением прямых стержней с бетоном; крюками или лапками; петлями; приваркой поперечных стержней; особыми приспособлениями (анкерами).

Анкеровка за счет сцепления прямых стержней с батоном допускается только для арматуры периодического профиля. При этом следует иметь в виду, что прочность сцепления возрастает с увеличением эффективности профиля поверхности, с повышением прочности бетона, а также при наличии поперечного сжатия. И, наоборот, требуется большая длина анкеровки с повышением прочности (класса) арматуры, с увеличением диаметра стержня, а также при наличии поперечного растяжения.

На длине анкеровки должен быть достаточный защитный слой бетона и в некоторых случаях, особенно при стержнях диаметром 16 мм и более, поперечное армирование.

Устройство лапок допустимо только для стержней периодического профиля, для гладких стержней предусматривают полукруглые крюки. Крюки и лапки на концах стержней необходимо выполнять в соответствии с рис. 6.2.

Анкеровку петлями можно применять как для гладких стержней, так и для стержней периодического профиля. При этом анкером считают такую петлю, у которой оба стержня (оба конца) растянуты в одинаковой степени. Диаметр петли определяют по формуле (6.13) или по табл. 6.5.

Поперечные стержни или специальные приспособления для анкеровки отдельных стержней применяют, если анкеровка сцеплением, крюками или петлями недостаточна.

Стержни периодического профиля, а также гладкие арматурные стержни в сварных каркасах и метках выполняют, соответственно, без лапок и крюков. Растянутые гладкие стержни вязаных каркасов и вязаных сеток должны заканчиваться полукруглыми крюками или петлями.

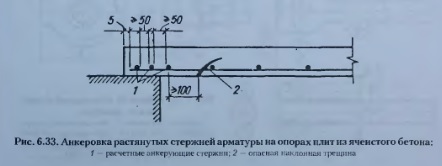

В однослойных железобетонных изгибаемых элементах из ячеистого бетона концы стержней продольной рабочей арматуры (в сварных сетках) на опорах указанных элементов должны быть заанкерены с помощью приваренных к ним поперечных стержней. Количество и диаметр анкерующих поперечных стержней определяют в соответствии с указаниями “Пособия по проектированию бетонных и железобетонных конструкций из ячеистых бетонов (к СНиП 2.03.01-84)”. Найденное по расчету число анкерующих стержней следует размещать на участках от торца элемента до начала наиболее опасной наклонной трещины (рпс. 6.33). При этом расстояние в свету между поперечными анкерующими стержнями должно составлять не менее 50 мм, расстояние от начала опасной наклонной трещины до ближайшего расчетного анкерующего стержня — не менее 100 мм (см. рис. 6.33).

Длина опорных участков балок и плит должна быть не менее 0,01 их длины и не менее 50 мм.

Если по расчету установка поперечных анкерующих стержней не требуется, то по конструктивным соображениям к каждому продольному стержню следует приварить хотя бы один поперечный анкерующий стержень.

При невозможности выполнить указанные требования, а также для повышения степени надежности заделки концов растянутых рабочих стержней (если это требование по расчету), на их концах должны быть предусмотрены специальные анкеры, устанавливаемые из расчета на смятие бетона под анкерами.

Для обеспечения анкеровки всех продольных стержней арматуры, заводимых за грань опоры, на крайних свободных опорах изгибаемых элементов необходимо выполнять следующие требования: если соблюдается условие (4.300), длина запуска растянутых стержней за внутреннюю грань свободной опоры должна составлять не менее 5d и не менее 50 мм; если условие (4.300) не соблюдается, длина запуска стержней за внутреннюю грань свободной опоры должна быть не менее 10d.
