Термопарный термоэлемент с большим градиентом температуры
В конструкциях предыдущих вариантов термоэлементов принцип их работы основан на использовании термоЭДС, возникающей при больших градиентах температуры. В термопарном термоэлементе с большим градиентом температуры используется как обычная термоЭДС Зеебека, так и термоЭДС Бенедикса, вызванная большим градиентом температуры.

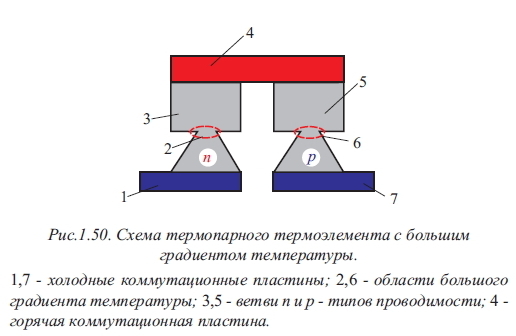

В патентах [31-33] приведены варианты конструкций термоэлементов, у которых ветви имеют сложную конфигурацию, которая способствует возникновению большого градиента температуры (больше, чем 104 К/см). Типичная схема такого термоэлемента приведена на рис.1.50. Ветви термоэлемента имеют сужения, где плотности тепловых потоков возрастают, и, соответственно, возрастают градиенты температуры. В области большого градиента температуры должна возникать дополнительная термоЭДС Бенедикса, которая, складываясь с обычной термоЭДС Зееебека, должна приводить к повышению эффективности термоэлемента. Помимо схемы термоэлемента, приведенной на рис.1.50, в [31-33] предложены и другие варианты, включая термоэлементы, работающие в динамических режимах. Возможность функционирования таких термоэлементов еще предстоит изучить. Термоэлементы в [31-33] предложены
Дальбергом, поэтому их можно назвать термоэлементами Бенедикса-Дальберга.
