Термопара с пассивной ветвью

Такой тип термопары был разработан для случаев, когда нет подходящих термоэлектрических материалов высокой эффективности для двух веток, но есть материал высокой эффективности для одной ветви.

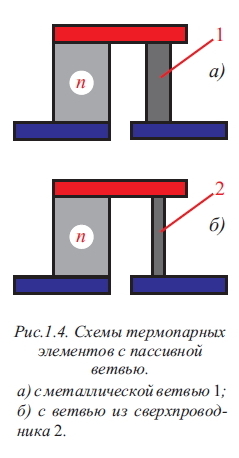

Первые термоэлементы такого типа использовались еще в конце 19 и начале 20 веков многочисленными изобретателями и разработчиками термоэлектрических генераторов. В таких генераторах одна ветвь (активная) изготовлялась, например, из сплавов Zn-Sb, а другая (пассивная) из железа или сплавов на его основе (рис.1.4а). Естественно, ветвь из железа или сплавов железа может быть названа пассивной только условно. Коэффициент термоЭДС железа или других металлов, хотя и мал, но все же вносит некоторый вклад в ЭДС термопары.


Другим, более точным примером термопары с пассивной ветвью, является термопара с ветвью из сверхпроводника. Такая термопара была разработана для интервалов пониженных рабочих температур (120-150 К и ниже). Для таких температур, разработан достаточно эффективный термоэлектрический материал п-типа проводимости на основе Bi-Sb [41]. Однако, еще не создан достаточно эффективный материал р-типа проводимости. Поэтому вместо ветви р-типа проводимости использована ветвь из сверхпроводника (1.4б). Такая пассивная ветвь не вносит вклада в термоЭДС термоэлемента, а служит только переносчиком электрического тока к активной ветви. К сожалению, она также является переносчиком тепла, что снижает эффективность термоэлемента в целом.

Впервые термопара сверхпроводника предложена с пассивной ветвью из Буймистром и Чебаном в авторском свидетельстве. Поэтому термопару с пассивной ветвью из сверхпроводника в режиме охлаждения можно назвать термоэлементом Буймистра-Чебана.


ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ЭНЕРГИИ/Л.И.Анатычук. Институт термоэлектричества Киев, Черновцы, 2003

??????????
