Линейный термоэлемент с большим градиентом температуры и системой нагревателей и холодильников

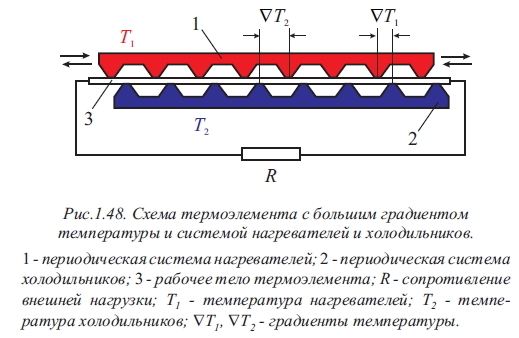

В термоэлементе используются периодические тепловые поля. Схема термоэлемента приведена на рис.1.48. Термоэлемент содержит систему нагревателей с температурой Т1, которая находится в тепловом контакте с рабочим телом термоэлемента и систему холодильников с температурой Т2, которые также находятся в тепловом контакте с рабочим телом термоэлемента. Эти две системы расположены асимметрично, поэтому формируют в рабочем теле термоэлемента периодические температурные поля с большим и малым градиентом температуры. Они образуют систему термопар. Однородной пластиной автоматически обеспечивается последовательное включение таких термопар. Результирующая термоЭДС развивается на торцах рабочего тела термоэлемента. Торцы подключены к внешней электрической нагрузке R, по которой протекает электрический ток.
Термоэлемент имеет примечательное свойство - наращивать термоЭДС простым увеличением числа нагревателей и холодильников. Термоэлемент не имеет коммутационных контактов, что также является его преимуществом. При перемещении пластины 1 термоЭДС термоэлемента может изменять свою величину и знак.
