Анизотропный прямоугольный спиральный термоэлемент продольного типа

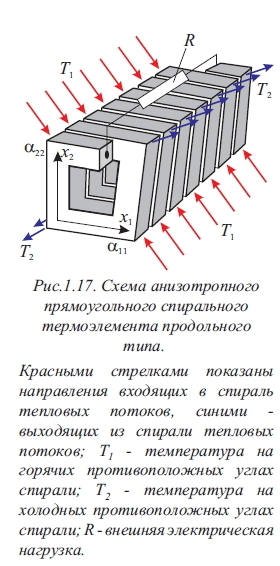

Представляет собой прямоугольную спираль из материала с анизотропной термоЭДС. Схема термоэлемента приведена на рис.1.17. Каждый виток спирали представляет собой анизотропный прямоугольный термоэлемент продольного типа, приведенный на рис.1.15. Спиральной конструкцией осуществляется бескоммутацио- нное включение анизотропных прямоугольных термоэлементов продольного типа в последовательную цепь. Спиральным термоэлементом могут быть получены повышенные электрические напряжения. Перепады температур в термоэлементе Т1-Т2 создаются нагревателями и холодильниками, расположенными на углах спирали.
Такой тип термоэлемента наглядно демонстрирует возможности метода вихревых токов для открытия новых типов термоэлементов. Действительно, спиральная структура термоэлемента может рассматриваться как множество последовательно включенных термоэлементов Юсти. Однако, Юсти предложил последовательное соединение своих термоэлементов в виде линейной цепочки (рис.1.9г), очень длинной при большом числе термоэлементов. Метод вихревых токов позволил обнаружить возможность такого включения в виде спиральной структуры, что значительно компактнее, надежнее и технологичнее по сравнению с линейной цепочкой.
Такой тип термоэлемента впервые предложен Анатычуком. Режимы термоэлектрического охлаждения и нагрева еще не рассматривались.
