Оформление рабочих чертежей сборных железобетонных конструкций

Проектирование сборных железобетонных конструкций зданий и сооружений проводится в одну или две стадии (см. § 7.1). В любом случае проект завершается выполнением рабочих чертежей. Система оформления рабочих чертежей сборных железобетонных конструкций должна обеспечивать удобство пользования чертежами на каждом технологическом переделе производства как в случае возведения монолитных железобетонных конструкций, так и в заводском изготовлении и последующем монтаже железобетонных изделий. При выполнении проекта должна быть обеспечена возможность передачи отдельных листов рабочих чертежей на технологические переделы без доработки, перечерчивания или составления дополнительных эскизов. Рабочие чертежи железобетонных конструкций начинаются с заглавного листа с общими данными (пояснительной запиской). В рабочих чертежах железобетонных конструкций или в пояснительной записке указывают следующие общие требования: 1) класс бетона по прочности на сжатие, а в некоторых случаях также марку бетона по морозостойкости и водонепроницаемости; 2) вид, профиль и класс арматуры; в необходимых случаях (например, для конструкций, работающих при низких температурах или рассчитываемых на выносливость) указывают также марку стали, номер ГОСТа, а при его отсутствии — номера технических условий на данный вид стали, ГОСТы или технические условия на товарные арматурные изделия (сетки или каркасы); условия работы сварных соединений (низкие температуры или переменные нагрузки); соответствующие нормативные документы по сварке; в сложных случаях — методы изготовления пространственного арматурного каркаса и порядок его сборки; 3) требуемые мероприятия по антикоррозионной защите и по защите от воздействия высоких температур (если необходимо); 4) величину защитного слоя бетона для рабочей арматуры, а также необходимость установки соответствующих фиксаторов, обеспечивающих проектное положение арматуры и их виды; 5) расчетные схемы, нагрузки и особые воздействия; по возможности указывают нормативные и расчетные усилия в основных сечениях.

В рабочих чертежах элементов сборных конструкций или в пояснительной записке к ним, кроме того, указывают:

1) наименьшие размеры опорных участков; 2) при необходимости степень (качество) отделки поверхности; 3) места для захвата элементов при подъеме и монтаже, места их опира- ния при транспортировании и складировании; 4) требования о нанесении заводом-изготовителем меток (рисок), необходимых для обеспечения качественной укрупнительной сборки конструкций; 5) при необходимости — требования о нанесении заводом-изготовителем маркировки (надписи), обеспечивающей правильность положения элементов при их подъеме, транспортировании и укладке; 6) для элементов, образцы которых согласно требованиям нормативных документов испытывают загружением, указывают схемы испытания, величины нагрузок, прогибов и других контролируемых величин; 7) массу элемента сборной конструкции.

Следующим элементом комплекта рабочих чертежей является сводная спецификация бетонных и железобетонных констоукций, составляемая по трем основным разделам: сборные конструкции, монолитные конструкции, стальные изделия для сборных железобетонных конструкций. В каждом разделе предусмотрены такие группы, как фундаменты, колонны, подкрановые балки, перекрытия, покрытия и т. д. В графе примечаний спецификации указывается масса одного элемента в тоннах (при массе не менее 0,05 т).

Далее следуют маркировочные схемы, составляемые на группы конструкций с учетом условий производства работ (фундаменты и другие подземные конструкции; колонны, связи по колоннам, подкрановые балки; фермы, балки и связи покрытия; плиты покрытия и т. д.). Элементы конструкций и соединительные изделия на маркировочных схемах изображают упрощенно и обозначают марками, дополняя необходимыми разрезами, фрагментами и узлами. На маркировочные схемы наносят разбивочные оси здания (сооружения) и размерные привязки к ним элементов конструкций, отметки характерных уровней (подошвы фундаментов, верха консолей, стыков колонн, низа балок и ферм сборных конструкций и т. п.). При этом на местах, где даны маркировочные схемы фундаментов и других подземных конструкций, помещают сведения о грунтах (основаниях) и уровне грунтовых вод, глубине промерзания, а также указания по устройству подготовки под фундаменты.

В комплект рабочих чертежей входят также сборочные чертежи железобетонных конструкций, состоящие из видов, разрезов и схем армирования. На видах элемента (и соответствующих разрезах) сборной или монолитной конструкции дают контуры и габаритные размеры элемента, закладные детали, отверстия, пробки, каналообразователи и т. п. Для элемента сборной конструкции, кроме того, показывают риски разбивочных осей (рис. 7.20, а).

На схемах армирования и относящихся к ним разрезах, изображаемых в условном предположении прозрачности бетона, показывают контуры и гчбчритные размеры элемента, арматурные изделия (каркасы, сетки, одиночные стеожни, пучки, пряди, канаты), толщину защитного слоя бетона и размеры выпусков арматуры за грань бетона (рис. 7.20, б). Для элемента, армируемого по расчету, приводят его расчетную схему. Для несложных элементов схему армирования можно совмещать с видом элемента. На схемах армирования контуры элементов показывают сплошной тонкой линией, арматурные стержни — сплошной основной линией (причем напрягаемые — утолщенной). На узлах элементов арматурные стержни и изделия из профильного металла изображают контуром, а в сечении — зачерняют (рис. 7.20, в).

На самой схеме армирования, как правило, дают сокращенные выноски позиций стержней (только номер позиции), на разрезах к схеме армирования — полные, т. е. с указанием также диаметра стержня, класса стали, количества или класса стержней. Если стержни одной позиции попадают сразу в несколько разрезов, то полную выноску дают лишь на одном из них. Если же стержень не попадает ни в один из разрезов, то полную выноску делают на самой схеме армирования.

Каркасы и сетки на схеме армирования обычно изображают контуром, приведенным через концы стержней (рис. 7.21), или упрощенно с нанесением поперечных стержней по концам каркаса и в местах изменения шага стержчей. На чертежах предварительно напряженных элементов дают указания о величине контролируемого натяжения арматуры, способе и последовательности натяжения стержней (пучков, прядей, канатов), передаточной прочности бетона (в момент передачи усилий обжатия на бетон).

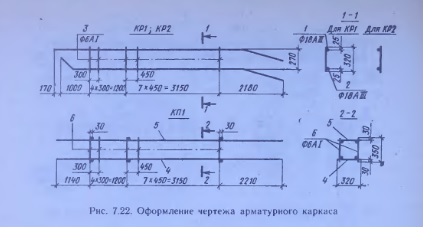

Для арматурных, закладных и соединительных изделий элементов железобетонных конструкций обычно выполняют групповые чертежи. На чертежах арматурных каркасов и сеток при стержнях, расположенных на равных расстояниях, показывают только крайние стержни соответствующей зоны (рис. 7.22).

В выносных каркасах указывают способ соединения стержней, типы сварных соединений, размеры швов, типы электродов, участки нанесения антикоррозионной защиты и ее вид. При составлении спецификации нумерацию позиций отдельных стержней и других деталей изделия принимают сквозной. Закладные изделия, привариваемые к арматуре, приводят в конце спецификации в такой последовательности: изделия из профильного металла, арматурной стали, закладные изделия. В ведомости стержней в графе «Эскиз» или «Сечение» гнутые стержни и сечения профильього металла изображают без скругления углов (при необходимости можно указать радиус сгиба). Размеры стержней показывают по осям, размеры хомутов — по внутренним граням. Чертежей составных частей не делают, если все необходимые для их изготовления данные могут быть показаны на сборочном чертеже изделия.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987

??????????
