Новые типы фундаментов

Фундаменты-оболочки. За последние годы разработаны новые решения каркаса одноэтажных зданий, где колонны и фундаменты работают только на центральное сжатие. Все колонны здания опираются на фундаменты шарнирно, а горизонтальные ветровые нагрузки в плоскости продольных и поперечных рам воспринимаются жесткими (в своей плоскости) плоскими опорами. Эти опоры образуют в плане крест жесткости, обеспечивающий восприятие всех горизонтальных нагрузок и общую устойчивость здания. Крест жесткости может быть из рамных или П-образных опор, диафрагм, вентиляционных вставок, многоэтажных пристроек и т. д. Плоские жесткие опоры креста жесткости опираются на фундаменты шарнирно (как и все колонны здания), никаких усилий в колоннах от температурных деформаций не возникает, и здания до 500 м длины могут решаться без тем пературных швов.

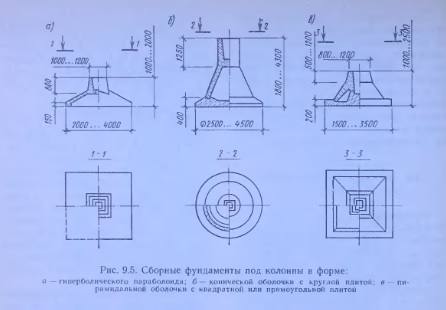

Сборный фундамент-оболочка состоит из тонкостенного подколонника, сборной плиты подошвы и соединительной накладки. Подколонник (рис. 9.5) представляет собой цилиндрическую или квадратного сечения железобетонную трубу с гиперболо-параболоидным, пирамидальным или коническим расширением внизу. В его верхней части предусмотрен стакан для заделки колонны и опирания фундаментных балок. Сборная плита подошвы состоит обычно из двух половин, соединяемых монтажными накладками. Кроме фундамента-оболочки для подобной конструкции применяют сборный фундамент крестового типа.

«Стена в грунте». Подземную часть зданий и сооружений часто целесообразно возводить методом «стена в грунте». В грунте отрывают глубокую траншею шириной 0,5...0,8 м, заполняют раствором мелкодисперсной бентонитовой глины и бетонируют стену подводным способом через вертикально перемещающуюся трубу; по мере заполнения траншеи бетоном трубу поднимают, пока участок траншеи не будет забетонирован полностью. При устройстве подземной части зданий и сооружений этим методом возводимая стена может одновременно служить и фундаментом, и креплением стен котлована.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987

??????????
