Анкеровка ненапрягаемой арматуры

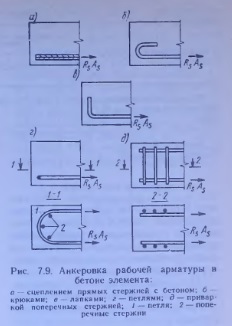

Арматурные стержни в бетоне могут воспринимать напряжения лишь тогда, когда исключена возможность их проскальзывания. Для предотвращения проскальзывания они должны иметь надежную анкеровку. Анкеровка осуществляется одним из следующих способов или их сочетанием (рис. 7.9): сцеплением прямых стержней с бетоном; крюками или лапками; петлями; приваркой поперечных стержней; специальными приспособлениями (анкерами).

Анкеровка за счет сцепления прямых стержней с бетоном допускается только для арматуры периодического профиля. При этом следует иметь в виду, что прочность сцепления возрастает с увеличением эффективности профиля поверхности, с повышением прочности бетона, а также при наличии поперечного сжатия, и, наоборот, требуется большая длина анкеровки с повышением прочности (класса) арматуры, с повышением диаметра стержня, а также при наличии поперечного растяжения. На длине анкеровки должен быть достаточный защитный слой бетона и в некоторых случаях, особенно при стержнях диаметром 16 мм и более, поперечное армирование. Устройство лапок допустимо только для стержней периодического профиля, для гладких стержней нужно предусматривать крюки. Анкеровка петлями может применяться как для гладких стержней, так и для стержней периодического профиля. При этом анкером считается такая петля, у которой оба стержня (оба конца) растянуты в одинаковой степени. На длине анкеровки петли необходима поперечная арматура, которая устанавливается по расчету на выкалывание бетона и должна состоять не менее чем из двух стержней диаметром по 6 мм.

Приварка поперечных стержней или специальных приспособлений для анкеровки отдельных стержней применяется, если анкеровка сцеплением, крюками или петлями недостаточна.

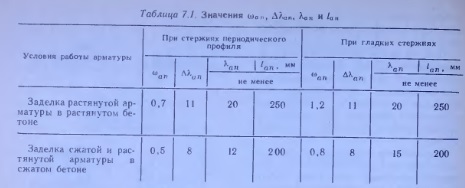

Продольные стержни растянутой и сжатой арматуры должны быть заведены за нормальное к продольной оси элемента сечение, в котором они учитываются с полным расчетным сопротивлением на длину

При этом растянутые гладкие арматурные стержни должны оканчиваться крюками или иметь приваренную поперечную арматуру на длине заделки.

При невозможности выполнения указанных требований необходимо обеспечить анкеровку с помощью следующих специальных мер: а) постановкой косвенной арматуры в виде сварных поперечных сеток или охватывающих продольную арматуру хомутов;
б) устройством на концах стержней специальных анкеров в виде пластин, гаек, уголков, высаженных головок и т п. (рис. 7.10);
в) приваркой на длине заделки не менее двух поперечных анкерующих стержней диаметром не менее 0,5 диаметра продольных стержней; в этом случае длина анкеровки, определенная по формуле (7.1), может быть уменьшена на 5d, а гладкие стержни могут выполняться без крюков; величина запуска стержней продольной растянутой арматуры на крайних свободных опорах изгибаемых элементов, если эти стержни не имеют специальных анкеров и не привариваются к опорным закладным деталям, должна быть не менее 5d от внутренней грани этой опоры для плит.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987

??????????
