ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ ЗДАНИЯ ШКОЛЫ №20 КАШКАДАРЬИНСКОЙ ОБЛАСТИ

Тепловизионная диагностика ограждающих конструкций зданий и сооружений является одной из наиболее сложных и востребованных областей термографии. В большинстве развитых стран тепловизионное обследование оболочки здания является обязательной процедурой при определении характеристики качества здания (сооружения) реконструкции или обслуживании, оценки его стоимости по завершению строительных работ, для выявления зданий с высокими теплопотерями, а также строительных дефектов, приводящих к увеличению тепловых потерь.

Тепловизионное обследование это тепловой метод неразрушающего контроля, основанный на дистанционной регистрации тепловых полей объекта обследования по его собственному инфракрасному излучению. Существующие методики тепловизионных обследований строительных сооружений в реальных условиях ориентированы в большинстве случаев на качественный характер получаемых результатов и не претендуют на количественные оценки. Несмотря на это, информативность результатов, получаемых с помощью тепловизионного обследования, трудно переоценить, поскольку современные термографические технологии имеют широкие возможности бесконтактного выявления дефектов и тепловых аномалий обследуемых зданий.

В данной работе представлены результаты тепловизионного обследования здания школы №20 Кашкадарьинской области, выполненного в рамках проекта ПРООН -ГЭФ «Повышение энергоэффективности объектов социально-бытового назначения в Узбекистане».

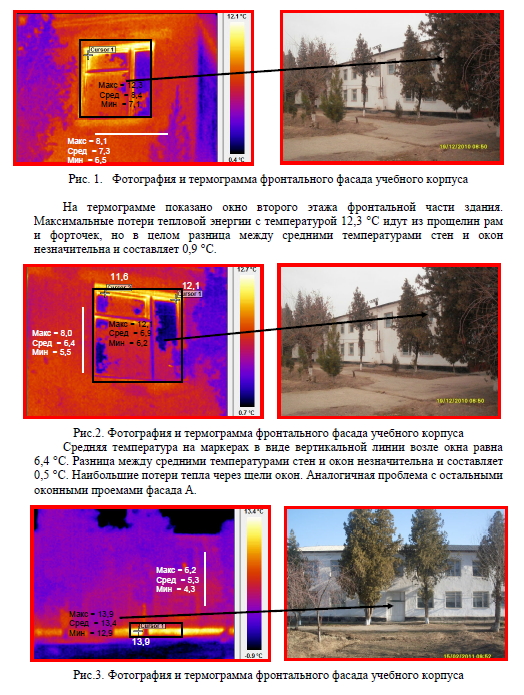

Здание школы - кирпичное, двухэтажное. На Рис. 1,2,3 представлены фотографии фронтальной части здания. Термограмму всей фронтальной части здания получить не удалось из-за лиственных насаждений перед зданием. В связи с этим термографическая съемка проводилась по отдельным местам здания школы. Места съемок были выбраны с учетом ожидаемых потерь тепла через наружные ограждения. Обработка термограмм проводилась с помощью программы IRISYS 4000 series.

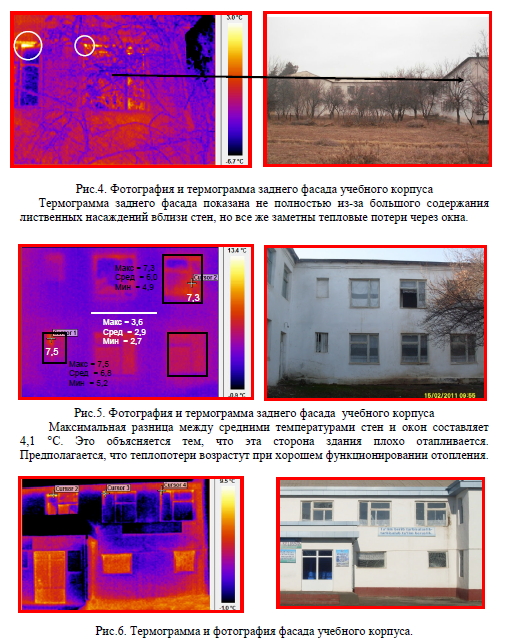

В результате термографической съемки фасадов зданий школы №20 установлено:

1) Наружные фасады имеют несколько зон с повышенными тепловыми потерями: средняя температура стен здания = 4,9 °С. Зоны повышенных теплопотерь выделены маркерами и температура в этих участках изменяется от +1 до +13 °С. Температурный перепад в некоторых местах - более 8 °С относительно средней температуры стен.

2) Основными участками теплопотерь являются: оконные рамы, окна с поврежденным остеклением.

Учитывая положительную температуру наружного воздуха и результаты тепловизионной съемки, можно отметить, что при отрицательных температурах потери тепла через оконные проемы значительно возрастут.

Сборник трудов Международной научно-технической конференции «Современное состояние и перспективы развития энергетики», в 2 томах. - Ташкент, ТашГТУ им. Беруни, 2011. Т1 - 246 с., Т2 - 241 с.

??????????
