РАЗРАБОТКА МЕТОДОВ РАСЧЕТА ТЕПЛОВЫХ ПОТЕРЬ ИЗОЛИРОВАННЫХ ТРУБОПРОВОДОВ И ОБОРУДОВАНИЯ

Анализ материалов научных разработок и практического использования расчёта удельного расхода тепла на производство масложировой продукции позволяет сделать вывод о том, что в области научных исследований, проектирования, строительства и эксплуатации, подобных этим системам накоплен опыт, позволяющий считать метод перспективным для использования наряду с её аналогами.

Для снижения расхода удельного тепла, идущего на производство масложировой продукции в первую очередь необходимо обратить внимание на тепловую изоляцию труб - паропроводов и горячего водоснабжения (ГВС). Тепловая изоляция представляет собой конструкцию из материалов с малой теплопроводностью, покрывающую наружные поверхности теплового и холодильного оборудования, а также трубопроводов для уменьшения тепловых потерь. Ее применение позволяет поддержать необходимые параметры тепло- и хладоносителя в различных установках (аппаратах), содействует повышению производительности тепловых установок, интенсификации технологического процесса. Благодаря тепловой изоляции улучшаются условия охраны труда в рабочих помещениях: понижается температура воздуха, меньше опасность ожогов обслуживающего персонала.

Тепловая изоляция позволяет снизить около 70% (а в ряде случаев до 90 — 95%) тепла, теряемого оборудованием в окружающую среду.

Для оценки эффективности теплоизоляционных конструкций принято пользоваться коэффициентом эффективности изоляции


Для современных изоляционных конструкций теплопроводов г/и = 0,85 0,95.

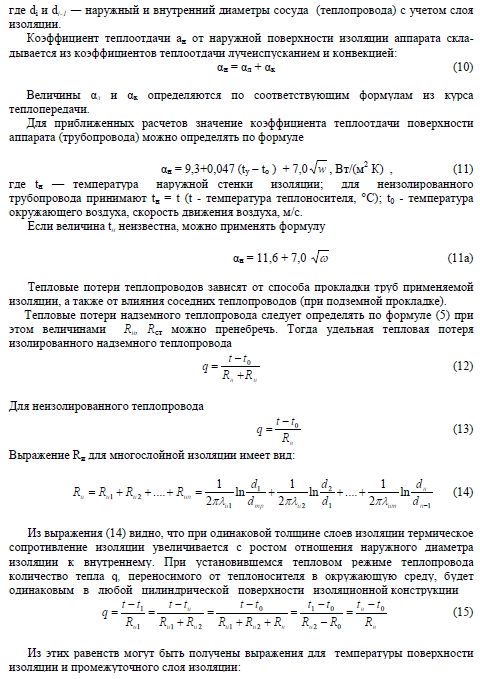

Тепловые расчеты изоляционных конструкций позволяют решить следующие задачи: 1) определение теплопотерь изолированного устройства (аппарата,

трубопровода) при заданной изоляционной конструкции; 2) определение толщины изоляции при заданных или допустимых тепловых потерях устройства; 3) определение толщины изоляции по заданной температуре ее поверхности; 4) определение температурного поля заданной изоляционной конструкции; 5) определение при заданной изоляционной конструкции падения температуры теплоносителя во времени или по длине теплопровода; 6) определение количества выпадающего конденсата при транспорте насыщенного пара.

Для аппаратов с плоскими поверхностями или цилиндрическими с диаметром более двух метров часовая потеря тепла



Если изолированный аппарат имеет на отдельных участках тепловую изоляцию с разным термическим сопротивлением, удельные тепловые потери определяются для каждого участка отдельно, а тепловые потери всей теплоотдающей поверхности аппарата слагаются из произведения удельных тепловых потерь на поверхность каждого участка. Помимо этого найденную величину тепловых потерь необходимо умножить на коэффициент Кп, учитывающий потери тепла через опоры аппарата, арматуру и отдельные неизолированные участки поверхности (Кп = 1,1 1,3).

Суммарные тепловые потери изолированным аппаратом в общем виде определяются из выражения




Рассмотрим предложенную методику расчета на примере в ОАО «ГулМЭЗ». Основная причина потери тепла в паропроводах - это несоответствие нормативным требованиям теплоизоляции паропровода. Длина магистрального паропровода от котельной установки до парораспределительного пункта составляет 616 м, диаметр паропровода 219 мм, температура пара 25 00С. Взяв в расчёт то, что длина 120 м магистрального паропровода не соответствует нормативным требованиям, годовая потеря тепла определяется следующим образом:


Таким образом, при соблюдении требований теплоизоляции сберегается 458,4 Гкал/год.

Сборник трудов Международной научно-технической конференции «Современное состояние и перспективы развития энергетики», в 2 томах. - Ташкент, ТашГТУ им. Беруни, 2011. Т1 - 246 с., Т2 - 241 с.

??????????
