ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ РАБОТЫ ОХЛАЖДАЮЩЕЙ СИСТЕМЫ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ НА УДП «МУБАРЕК ГПЗ»

Для систем оборотного водоснабжения должен составляться баланс воды, учитывающий потери, необходимые сбросы и добавление воды в систему для компенсации убыли из нее. При составлении баланса в состав общей убыли воды из системы необходимо включать:

а) безвозвратное потребление (отбор воды из системы на технологические нужды);

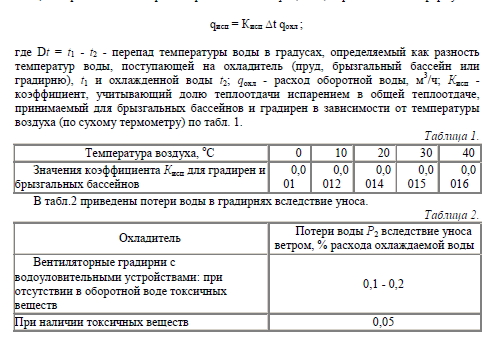

б) потери воды на испарение при охлаждении дисп, м3/ч, определяемые по формуле


Для предотвращения и удаления механических отложений в теплообменных аппаратах следует предусматривать периодическую гидроимпульсную или гидропневматическую очистку их в процессе работы, а также частичное осветление оборотной воды. Борьба с цветением воды и для предупреждения развития бактериальных биологических обрастаний в теплообменных аппаратах и трубопроводах надлежит применять хлорирование и разбрызгивание раствора медного купороса оборотной воды. Дозу хлора следует определять по опыту эксплуатации систем водоснабжения на воде данного источника или, исходя из хлоропоглощаемости добавочной воды. Обработку воды для предотвращения карбонатных отложений необходимо предусматривать при условии ЩдобК>3, Щдоб-щелочность добавочной воды, мг-экв/л, Ку-коэффициент концентрирования (упаривания) солей, не выпадающих в осадок. При этом необходимо принимать следующие методы обработки воды: подкисление, рекарбонизацию, фосфатирование полифосфатами и

комбинированную фосфатно-кислотную обработку. Допускается применение фосфорорганических соединений. Методы обработки воды для предотвращения карбонатных отложений надлежит принимать следующие:

- подкисление - при любых величинах щелочности и общей жесткости природных вод и коэффициентах упаривания воды в системах;

- фосфатирование - при щелочности добавочной воды Щдоб до 5,5 мг-экв/л;

- комбинированную фосфатно-кислотную обработку воды - в случаях, когда фосфатирование не предотвращает карбонатных отложений или величина продувки экономически нецелесообразна;

- рекарбонизацию дымовыми газами или газообразной углекислотой - при щелочности добавочной воды до 3,5 мг-экв/л и коэффициентах упаривания, не превышающих 1,5.

Для предотвращения отложений сульфата кальция произведение активных концентраций ионов Са2+ и SO42- в оборотной воде не должно превышать произведения растворимости сульфата кальция. Для поддержания величин произведения активных концентраций ионов Са и SO4 " в указанных пределах следует принимать соответствующий коэффициент упаривания оборотной воды путем изменения величины продувки системы или частичного снижения концентраций ионов Са2+ и SO42- в добавочной воде. Для борьбы с сульфатными отложениями в системах оборотного водоснабжения надлежит принимать обработку воды триполифосфатом натрия дозой 10 мг/л по РО43- или карбоксиметилцеллюлозой дозой 5 мг/л. Для предотвращения коррозии трубопроводов и теплообменных аппаратов следует применять обработку воды ингибиторами, защитные покрытия и электрохимическую защиту. При применении ингибиторов и защитных покрытий в системах оборотного водоснабжения необходимо предусматривать тщательную очистку теплообменных аппаратов и трубопроводов от отложений и обрастаний. В качестве ингибиторов следует применять триполифосфат натрия, гексаметафосфат натрия, трехкомпонентную композицию (гекса-метафосфат или триполифосфат натрия, сульфат цинка и бихромат калия), силикат натрия и др. Наиболее эффективный вид ингибитора коррозии должен определяться в каждом конкретном случае опытным путем. При обосновании допускается применять нитрит натрия и фосфорорганические соединения. При использовании триполифосфата и гексаметафосфата натрия для создания защитной фосфатной пленки концентрация ингибиторов в воде оборотной системы в течение 2-3 суток должна приниматься 100 мг/л (в расчете на Р2О5), в добавочной воде для поддержания фосфатной пленки -7-15 мг/л по Р2О5. При этом скорость движения воды в теплообменных аппаратах должна быть не менее 0,3 м/с. При применении трехкомпонентного ингибитора дозу бихромата калия следует принимать 2-4 мг/л по CrO42-, сульфата цинка - 1,5-3 мг/л по Zn2+ и гексаметафосфата или триполифосфата натрия - 3-5 мг/л по РО43-. При этом необходимо определять концентрации хрома в водоеме при сбросе продувочной воды и в атмосферном воздухе рабочей зоны при уносе ветром капель воды из градирен. Эти концентрации не следует превышать предельно допустимые (ПДК). Скорость движения воды в системе должна быть не менее 0,5 м/с.

При использовании силиката натрия дозу жидкого стекла в расчете на SiO2 следует принимать равной 10 мг/л, при высоких концентрациях хлоридов и сульфатов (500 мг/л и более) дозу необходимо увеличивать до 30-40 мг/л.

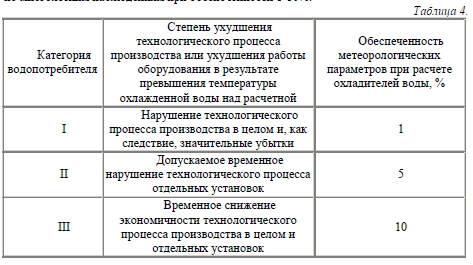

Область применения охладителей воды надлежит принимать по таблицам 3,4.


Градирни надлежит применять в системах оборотного водоснабжения, требующих устойчивого и глубокого охлаждения воды при высоких удельных гидравлических и тепловых нагрузках.


Для обеспечения наиболее высокого эффекта охлаждения оборотной воды следует применять градирни с пленочным оросителем [1]. Оросители необходимо предусматривать в виде блоков, конструкция и расстановка которых должны обеспечивать равномерное распределение потоков воды и воздуха по площади градирни. Систему распределения воды надлежит принимать напорной трубчатой, допускается применение лотков. При установке разбрызгивающих сопел факелами, направленными вниз, расстояние от сопел до оросителя следует принимать 0,8-1 м, при направлении факелов вверх - 0,3-0,5 м.

Расположение сопел на трубах распределительной системы должно обеспечивать равномерное распределение воды по площади градирни над оросителем. Для предотвращения выноса из градирни капель воды в зоне воздухораспределителя необходимо устанавливать ветровые перегородки, а над водораспределительными системами - водоуловительные устройства.

Вентиляторные градирни следует принимать секционными с забором воздуха с двух сторон или односекционными с забором воздуха по всему периметру.

Площадь входных окон градирни должна составлять 34-45% площади градирни в плане.

На основе анализа работы систем оборотного водоснабжения МГПЗ для повышения эффективности его работы рекомендуются: периодически произвести продувку оборотного водоснабжения из градирни. Подпитку добавочной водой систем оборотного водоснабжения произвести химически очищенной водой. Необходимо применять вторичные энергоресурсы предприятия для получения конденсата, используемого для подпитки оборотного водоснабжения. В градирнях следует устанавливать полные комплекты оросителей, водоуловителей и разбрызгивателей для получения расчетной температуры воды с учетом требований технологического процесса, заменять старые градирни на новые компактные вентиляторные градирни с меньшими энергопотреблениями с боковыми вентиляторными установками с многоскоростными двигателями, обеспечивающие экономию электроэнергии. Периодически производить обследование схем оборотного водоснабжения с целью выявления недостатков этой схемы.

Сборник трудов Международной научно-технической конференции «Современное состояние и перспективы развития энергетики», в 2 томах. - Ташкент, ТашГТУ им. Беруни, 2011. Т1 - 246 с., Т2 - 241 с.

??????????
