ЭНЕРГОСБЕРЕГАЮЩИЕ ФЕРРОМАГНИТНЫЕ ПРЕОБРАЗОВАТЕЛИ ЭЛЕКТРИЧЕСКИХ И НЕЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН
В существующих машинах при волочении тонкой проволоки из вольфрама и молибдена наблюдаются частые обрывы. Для определения оптимальной скорости волочения требуется создание регулируемой автоматизированной системы электропривода, обеспечивающей волочение проволоки при различных скоростях протяжки и требуемых ускорениях в зависимости от материала и диаметра проволоки. Эта актуальная и достаточно сложная научно - техническая задача, имеющая большое значение для производства, была успешно решена. На основе изучения технологического процесса и технико - экономического сравнения вариантов установлена возможность применения в машинах тонкого волочения М6В650 автоматизированного регулируемого электропривода постоянного тока.

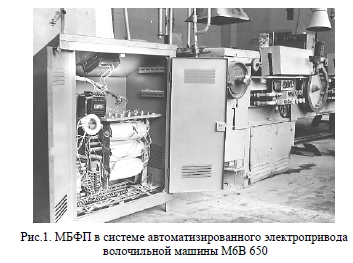

В результате выполненной работы передана Узбекскому комбинату тугоплавких и жаропрочных металлов разработанная и созданная промышленная установка автоматизированного регулируемого электропривода с энергосберегающим бесконтактным ферромагнитным преобразователем и неразрушающим бесконтактным преобразователем скорости в цепи обратной связи для волочильной машины М6В650 (рис.1).
Энергосберегающий бесконтактный преобразователь представляет собой магнитомодуляционный бесконтатный ферромагнитный преобразователь с распределенными магнитными параметрами (МБФП). Он имеет магнитопровод 1 (рис.2), набранный из ферроэлементов с равномерно распределенными поперечными и продольными зазорами, выполненных из листовой холоднокатаной электротехнической стали 3414 толщиной 0,35 мм. В ферроэлементах имеются отверстия, через которые намотана модуляционная обмотка 3. Между этими отверстиями равномерно распределена измерительная обмотка 4. Корпус 5 выполнен из пластмассы. С целью свободного обхвата шины 2 с током МБФП выполнен разъемным.
Рассматриваемый МБФП имеет следующие параметры: диапазон преобразуемых постоянных токов - 0 - 100 А; внутренний диаметр магнитопровода - 64 мм; внешний диаметр магнитопровода - 104 мм; выходное напряжение преобразователя- 10 В; величина приведенной погрешности - 1,0 %.
С помощью МБФП можно осуществить преобразование и неэлектрических величин, например, скорости вращения двигателя постоянного тока. Для получения такого преобразователя необходимо в МБФП (рис. 2) поверх измерительной обмотки расположить дополнительную обмотку wH, которая подключается последовательно с добавочным сопротивлением RH в якорную цепь двигателя.

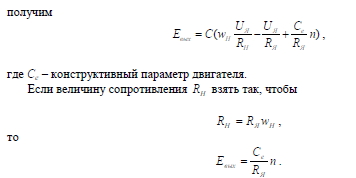

Из последнего выражения следует, что при постоянстве сопротивления якорной цепи Rя выходная ЭДС преобразователя пропорциональна частоте вращения двигателя.
