АНАЛИЗ НЕСТАБИЛЬНОСТИ ХАРАКТЕРИСТИК ЭНЕРГОСБЕРЕГАЮЩЕГО МАГНИТНО-ТРАНЗИСТОРНОГО ПАРАМЕТРИЧЕСКОГО СТАБИЛИЗАТОРА ПОСТОЯННОГО НАПРЯЖЕНИЯ
Различные режимы работы и условия эксплуатации магнитно-транзисторного параметрического стабилизатора (МТПС) постоянного напряжения (например, тепловые, радиационные и др.) требуют оценить влияние нестабильности параметров отдельных элементов на их статические и динамические характеристики. В частности, в данной работе рассматривается влияние обратного сопротивления (RO6F,) транзисторного ключа на нестабильности статической характеристики энергосберегающего МТПС, т.е. стабилизатора с повышенным КПД [ 1 ].

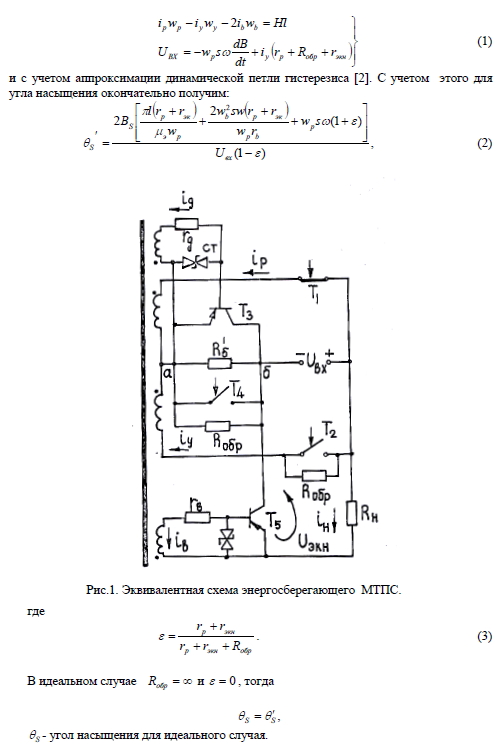

Эквивалентная схема энергосберегающего МТПС приведена на рис. 1.
Для этого случая выражение угла насыщения сердечника можно определить из решения следующих систем уравнений, описывающих физические процессы в МТПС:

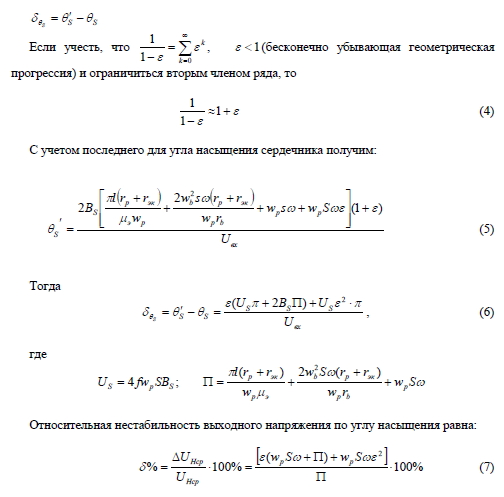

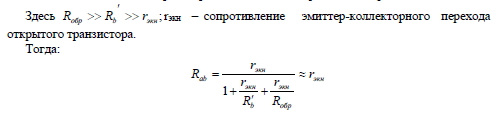

Определим абсолютную нестабильность МТПС по углу насыщения, вызванную неидентичностью закрытых транзисторных ключей, как
Таким образом, при повышенной частоте работы МТПС необходимо учитывать процессы замыкания и размыкания выходных транзисторных ключей. Как известно, в реальном транзисторном ключе процесс замыкания может быть разделен на три стадии: задержка, формирование положительного фронта выходного тока и накопление избыточного заряда на базе, а процесс размыкания может быть разделен на две стадии: рассасывание избыточного заряда и формирование отрицательного фронта. Они могут вызвать нестабильность по частоте переключения транзисторных ключей.
