ВВОД МАГИСТРАЛЬНОГО ВОДОПРОВОДА В ИНДИВИДУАЛЬНЫЙ ДОМ

Ввод и подключение трубопровода в индивидуальный дом реализуют строительные организации. Можно построить отвод от магистрального трубопровода и самостоятельно, оставив строительной организации его подключение. Однако в любом случае необходимо получить разрешение в административном органе.

Трасса прокладки не должна нарушать электрокабели, трубы газоснабжения, кабели связи и т. п. И дело не только в возможности материального ущерба. Это опасно для жизни! Если перерублен электрокабель, например, и не сработает автоматическое выключение, человек будет убит.

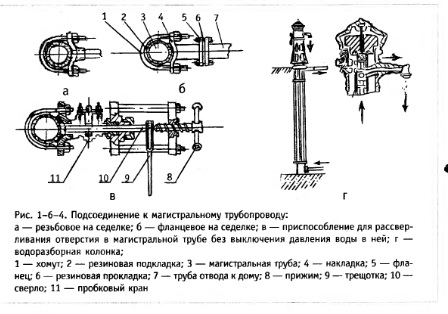

Прокладка труб описана в разделе «Индивидуальный водопровод». Если на магистральном водопроводе имеется отвод с вентилем в сторону дома, то подвести водопровод к дому несложно. Если отвода нет, то в водоразборный колодец придется ставить тройник, чтобы подсоединить трубы, направленные к дому. Для этого нужно перекрыть на некоторое время воду в магистральном трубопроводе, питающем водой все дома на улице. Задвижки могут стоять на насосной станции, в колодце и т. п. У задвижки следует кому-то дежурить, чтобы ее не открыли во время работы. Можно построить новый водоразборный колодец непосредственно против дома, оформив предварительно соответствующую документацию. Но снова возникнет вопрос о врезке в магистраль. Для врезки индивидуального трубопровода в общую магистраль без ее отключения необходимо иметь специальное приспособление (рис. 1-6-4), состоящее из металлического стяжного хомута, фланца и пробкового проходного сальникового муфтового крана для труб с внутренним диаметром до 50 мм. Материал крана не имеет значения, так как время пользования краном укладывается в несколько часов.

Через отверстие в пробке опускают сверло. Как только труба будет просверлена, сверло вытягивают и ударившую за ним струю замыкают поворотом пробки крана. Вращают сверло трещоткой, установив для этого двухколон- ный прижим. Применима и электродрель. Полученное отверстие в магистральной трубе должно быть не меньше внутреннего диаметра трубы отвода к дому. Этот отвод предпочтительнее делать из оцинкованной трубы с внутренним диаметром (Ду) 15, 20, 25 мм. Чем больше кранов в доме и на приусадебном участке, тем большим должен быть диаметр отвода. Если отверстие в пробке меньше диаметра сверла, рассверливают пробку, не извлекая из ее корпуса крана. В противном случае можно повредить конусную поверхность и расширить отверстие пробки не в нужном месте. Образованное расширенное проходное отверстие пробки должно находиться против соответствующих входных и выходных отверстий корпуса крана. Боковые спирали сверла при рассверловке заматывают изоляционной лентой или крепкой тканью, чтобы не повредить резьбу корпуса.

В том случае, когда отвод к дому выполняют трубой с внутренним диаметром более 50 мм, приспособление усложняют. К магистральной трубе приваривают фланец, к которому крепят задвижку. Через задвижку с поднятыми дисками сверлят магистральную трубу. После образования отверстия задвижку закрывают, вынув сверло. К свободному фланцу задвижки подсоединяют трубу отвода к дому. В месте установки вентиля на отводной трубе напротив требуемого дома строят водоразборный колодец такого диаметра, в который мог бы войти взрослый человек. Стенки колодца выкладывают кирпичом, в который заделывают ходовые скобы. Скобы сгибают из стальной катанки на 1/3 своей длины, но не менее чем на 80—100 мм, скоба должна выступать из стенки. Расстояние между скобами по вертикали в пределах 300—450 мм. Выступы цемента между кирпичами внутри колодца затирают сразу после кладки. Затвердевший цемент отбивают с помощью зубила и молотка.

Для стенок водоразборного колодца пригодны железобетонные кольца, асбестоцементная труба и т. п. Вместо ходовых скоб можно сконструировать узкую металлическую или деревянную лестницу. Дно колодца оставляют водопроницаемым, если рядом с вентилем расположен второй сливной вентиль для опорожнения отводной трубы, которую прокладывают в сторону колодца с уклоном не менее 0,003. При высоком уровне грунтовых вод дно колодца делают водонепроницаемым, а гидроизоляция стенок колодца должна на 0,5 м превосходить возможное положение воды в колодце. Уровень грунтовых вод определяют весной по выкопанной яме, пока не выступит вода. Колодец следует размещать вне проезжей части улицы, в противном случае он должен иметь более массивные стены и стандартную чугунную или толстостенную стальную крышку. Колодец нуждается в утеплении. Под его крышкой примерно через полметра монтируют вторую крышку, а между ними на зиму кладут мешок с опилками или сухими листьями.

Чем глубже колодец и чем суровее климат, тем большее расстояние должно быть между крышками и тем толще слой утеплителя. Если в доме не живут зимой, то из отводной части труб воду спускают до начала заморозков. Ввод труб в колодец и через фундамент дома выполняют через металлическую, асбестоцементную или керамическую гильзу, которую иначе называют футляром. Зазор между гильзой и трубой зачеканивают смоляной прядью, мятой глиной и по торцам цементом. Футляр препятствует проникновению воды в колодец или подвал дома (рис. 1-6-1,1-8-3). Вентиль или вентили и трубу в колодце располагают на минифундаменте, который должен их поднять над дном на 150—250 мм. Простейший фундамент выполняют из обожженных кирпичей на песчаной подушке. Водопроводные утепленные стояки внутри подвала дома, отстоящие на 200—300 мм от стен, также опирают на мини-фундаменты.

Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
