ВЫБОР СМЕСИТЕЛЯ
Отечественные смесители для умывальников, моек, раковин, ванн предназначены для подачи и смешения холодной и горячей (температурой до 75 °С) воды, поступающей из централизованных или местных систем холодного и горячего водоснабжения при рабочем давлении от 0,05 до 0,63 МПа или от 0, 05 до 1,0 МПа.
Обозначения, определяющие тип смесителя. См — смеситель. Ум — для умывальника, М — для мойки, В — для данны, ВУ — общий для ванны и умывальника, Дш — для душа, Бд — для биде, К — для водогрейной колонки, Д — двухрукояточный, 0 — однорукоя- точный, Л — локтевой, Р — с подводками в раздельных отверстиях, Ц — центральный (с подводками, размещенными в одном отверстии), Б — набортный (настольный), Н — настенный, 3 — застенный. Шл — с душевой сеткой на гибком шланге, Шт — с душевой сеткой на штанге, Тр — с душевой сеткой на стационарной трубке, Щб — с щеткой и набортным креплением, Щн — с щеткой и настенным креплением, А — излив с аэратором. Ив — излив выдвижной, Ст — излив со струе- выпрямителем, Р — излив с развальцованным носиком.
Пример условного обозначения типа смесителя для умывальника однорукояточного, центрального, набортного (настольного) с аэратором: См-УмОЦБА ГОСТ 25809-96.
То же для мойки, смесителя двухрукояточного, центрального, набортного с аэратором См-МДЦБА ГОСТ 25809-96.
То же для ванны, смесителя однорукояточного (однорычажного), раздельного, настенного, с душевой сеткой на гибком шланге л штанге, со струевыпрямителем и межцентровым расстоянием 150 мм. См-В0РНШлШтСт-15 ГОСТ 25809-96.
То же для ванны умывальника, смесителя двухрукояточного, раздельного, настенного, с душевой сеткой на гибком шланге, с аэратором и межцентровым расстоянием 150 мм. См-ВУДРНШлА ГОСТ 25809-96.
То же для душа, смесителя двухрукояточного раздельного, настенного, с душевой сеткой на стационарной трубке и межцентровым расстоянием 150 мм. См-ДщДРНТр15 ГОСТ 25809-96.
Обозначения типа смесителя были проще в «Иллюстрированном прейскуранте технических предметов для паро-, водо- и газопроводов акционерного общества К. Зигель, С.-Петербург», 1901 г. Под заголовком «Медные никелированные мешательные краны для душа, диаметром 1 дюйм (25,4 мм), с термометром» расположены смесители под двухзначными номерами.
Приведем сверхсовременную классификацию отечественных смесителей. Без нее весьма сложно понять назначение множества смесителей зарубежного и отечественного производства. Десятки хромированных смесителей слепят, нет, ослепляют покупателя. Продавцы, как правило, знают весьма приблизительно, куда можно водрузить смеситель.

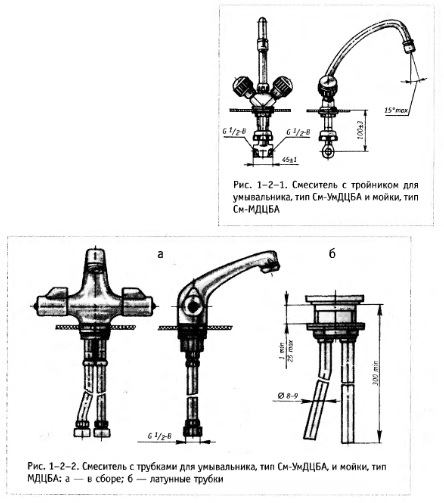

1. Смеситель с тройником для умывальника и мойки двухрукояточный центральный набортный, излив с аэратором. Типы: См-УмДЦБА, для умывальника (рис. 1-2-1); См-МДЦБА (рис. 1-2-1) — для мойки. К таким смесителям отнесем отечественную «Елочку» с тройником (рис. 1-2-20). Она чрезвычайно неудачна для монтажа и замены на другой тип, ибо это потребует в большинстве случаев переделки труб подводки горячей и холодной воды. Изливы смесителей для умывальников — с вылетом в 110 мм и расстоянием аэратора до полки 70 мм, для моек эти размеры увеличены.
2. Типы смесителя: См-УмДЦБА (рис. 1-2-2а) — для умывальника, См-МДЦБА (рис. 1-2-2а) — для мойки. Это смеситель двухрукояточный центральный набортный, излив с аэратором. Он имеет для подсоединения подводки латунные сгибаемые трубки (рис. 1-2-26) с накидными гайками, резьба которых G У2-В. Есть множество зарубежных смесителей такой конструкции. Отличие этих смесителей от отечественных в видах покрытия, в форме излива, маховиков, в наружной резьбе вентильных головок (у отечественных — М18х1, у зарубежных в основном — G У2-В) и в их запорных элементах (прокладки или керамические пластины). Причем вентильные головки с керамическими затворами для отсечения струи воды поворачивают как на 90°, так и на 180° в разнородных смесителях. Если изливы для умывальников имеют вылет 110 мм и расстояние от аэратора до полки 70 мм, то для моек эти размеры соответственно увеличены до 180 (или 240 мм) и 130 мм.

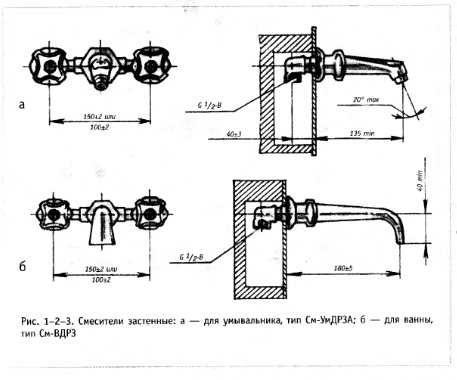

3. Смеситель для умывальника двухрукояточный, с подводками в раздельных отверстиях, застенный, излив с аэратором. Тип См-УмДР- ЗА (рис. 1-2-За). Подобный тип: См-ВДРЗ — для ванны (рис. l-2-Зб). Несхожесть смесителей — в длине излива: соответственно 135 мм и 180 мм.
4. Смеситель для умывальника двухрукояточный, с подводками в раздельных отверстиях, настенный, излив с аэратором. Тип: См-УмДРНА (рис. 1-2-4а). Смесители отечественного производства бывают с нижним расположением излива (рис. 1-2-46) и с верхним расположением излива на фарфоровом корпусе (рис. 1-2-28). Поедпочти- тельны смесители с металлическим корпусом и нижним расположением излива. Зарубежные смесители подобного типа редки, а наши вполне применимы и для моек, при типе См-МДРНА. Щетка на гибком шланге (рис. 1-2- 4в) дополняет удобства на мойке, тип См- МДРНЩНр.

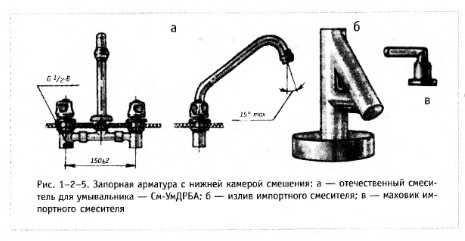

5. Смесители для умывальника, тип См-УмДРБА (рис. 1-2-5а). Они — двухрукояточные, с подводками в раздельные отверстия, набортные, изливы с аэратором. Если изливы для умывальников имеют вылет 110 мм и расстояние от аэратора до полки 70 мм, то для моек эти размеры соответственно увеличены до 180 мм (или 240 мм) и 130 мм. Эти смесители обладают нижней камерой смешения, что позволяет зарубежным изготовителям придавать изливам форму птиц, из клювов которых и течет вода. Цвет оперения птиц — причудливый, чаще всего золотистый. По изливам к маховикам иных иностранных смесителей допустимо изучать геометрию. Здесь — треугольники (рис. 1-2-56,в), прямые и острые углы и т. п. Примечательны такие смесители тем, что для их монтажа необходимо не менее трех отверстий в полке.
6. Смесители для умывальника, тип См-УмОЦБА (рис. 1-2-6а); для мойки, тип См-МОЦБА (рис. 1-2-6а). Разница — в величине излива. Для умывальников — с вылетом 110 мм и расстоянием от аэратора до полки 70 мм. Для моек эти размеры соответственно увеличены до 180 мм (или 240 мм) и 130 мм. Все смесители для умывальника и мойки — однорычажные (однорукояточные) центральные набортные (настольные), с аэратором на изливе. Особое место среди однорукояточных смесителей занимает тот, который монтируют над ванной (рис. 1-2-66), тип См-ВОРНШлА. Он имеет гибкий шланг с душевой сеткой на кронштейне, переключатель «ванна—душ», излив.
По конструкции внутренних запорных устройств однорычажные смесители делят на два вида. Первый вид, смесители с металлическим запорным шаром (рис. 1-2-42), во времена СССР по ГОСТ 25809-83 выпускал Одесский завод гидравлических машин. Второй вид смесителей, с керамическими запорными пластинами (рис. 1-2-6в), в частности, модели «Доник» в Тульской области изготавливало НПО «Алунди».
Современные зарубежные смесители описанных видов обладают более совершенной компоновкой. Запорное устройство помещено в капсулу-картридж (рис. 1-2-34). Течь из излива сигнализирует о дефектности картриджа, и его заменяют. Картриджи с запорным шаром оздоровляют деталями ремкомплекта, а картриджи с запорными пластинами ремонту не подлежат, и их выбрасывают. Смесители тех или иных фирм не взаимозаменяемы. Причем смесители с картриджами шарового характера имеют гарантию, которая больше гарантии смесителей с картриджами пластинчатого характера.

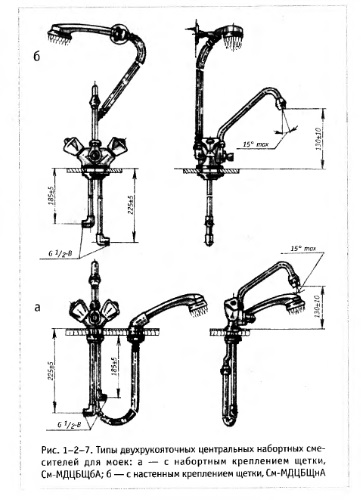

7. Смесители для моек, двухрукояточные, центральные набортные: тип См-МДЦБЩбА (рис. 1-2-7а) с набортным креплением щетки, тип См-МДЦЫЩнА (рис. 1-2-76) с настенным креплением щетки. Аэратором оснащен каждый излив. Переключатель на корпусе позволяет направлять воду в излив или щетку. Сами смесители — «Елочки» с трубками и угольниками в отличие от «Елочки» с тройником. Для моек с одной чашей вылет излива — 180 мм, с двумя чашами — 240 мм. Сходные зарубежные смесители чаще всего без щеток.

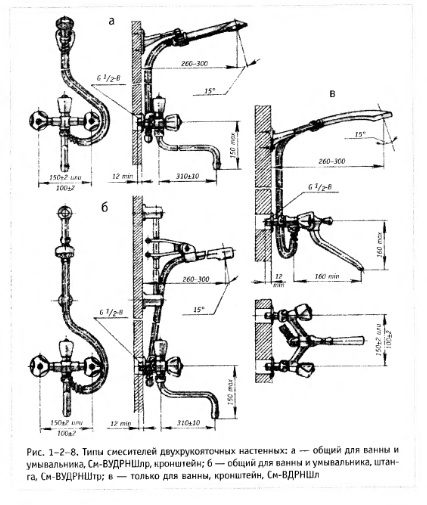

8. Типы смесителей двухрукояточных, с подводками в раздельных отверстиях, настенных, с душевой сеткой на гибком шланге:
а) общий для ванны и умывальника, с кронштейном для душевой сетки, излив с развальцованным носиком поворотный (рис. 1-2- 8а), См-ВУДРНШлр;
б) общий для ванны и умывальника, с душевой сеткой на штанге, излив с развальцованным носиком поворотный (рис. 1-2-86), См- ВУДРНШтр;
в) только для ванны, с кронштейном для душевой сетки, излив стационарный (рис. 1-2- 8в), См-ВДРНШл;
Конструктивно похожие зарубежные смесители есть. Разница — в дизайне, уравновешенности композиции и т. п.

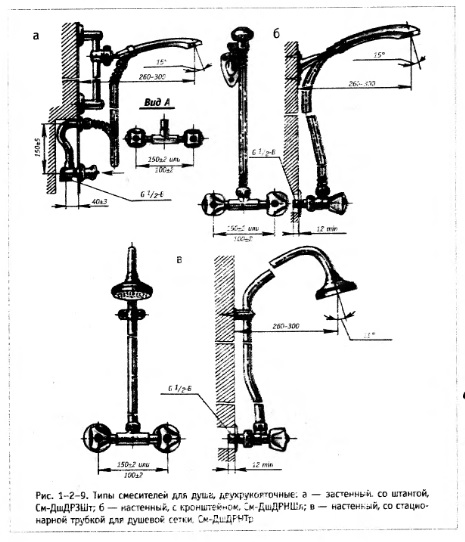

9. Типы смесителей для душа, двухрукояточных, с подводками в раздельных отверстиях:
а) застенкый, с душевой сеткой нэ гибком шланге и штангой (рис. 1-2-9а),См-ДшДРЗШт;
б) настенный, с душевой сеткой на гибком шланге и кронштейном (рис. 1-2-96). См-ДшДРНШл;
в) настенный, с душевой сеткой на стационарной трубке (рис. 1-2—9б; См-ДшДРНТр. Применимы над ванной, поддоном и т. п. Подобные смесители существуют за рубежом, разница — в дизайне, покрытиях.
10. Тип смесителя для биде — двухрукояточный, центральный, набортный (рис. 1-2-10), См-БдЦЦБ. Похожие иностранные смесители — однорукояточные (однорычажные), что упрощает регулировку температуры струи.
Примечания:
I. Смесители для умывальников — в пп. 1, 2, 3,4, 5, 6.
II. Смесители для моек — в пп. 1, 2,4, 5, б, 7.
III. Смесители для ванн — пп. 3, 6, 8.
IV. Смеситель для биде — п. 10.
V. Расстояние между патрубками настенных смесителей для подсоединения холодной и горячей воды преимущественно 150+2 мм.
VI. Внутренние резьбы в смесителях для вентильных головок: отечественные, главным образом, — М18х1, но разрешены и G У2-В; в зарубежных смесителях в основном — G У2-В.
VII. Длины изливов смесителей для моек с одной чашей —180 мм, для моек с двумя чашами — 240 мм. Эти размеры для смесителей иностранного производства — самые разнообразные.
VIII. Термостатические смесители в прошлом изготавливали в нашей стране, сейчас — за границей (рис. 1-2-11). Терморегулятор смесителя обеспечивает заданную температуру вытекающей воды вне зависимости от колебаний давления и температуры в трубопроводах. Человеческая кожа весьма чувствительна даже к изменению температуры воды в 2 °С, что вызывает неприятные ощущения. Способность сохранять температуру воды на постоянном уровне — главное требование к душу.
IX. Смесители с компенсацией давления (рис. 1-2-12) производят за рубежом. Они предназначены, в первую очередь, для монтажа в многоэтажных домах жилого типа. При одновременном заборе воды из нескольких точек в водопроводной сети таких домов возникают колебания давления. Смеситель, оснащенный компенсатором давления, не реагирует на изменение температуры поступающей горячей и холодной воды, а воспринимает только изменение их давления.

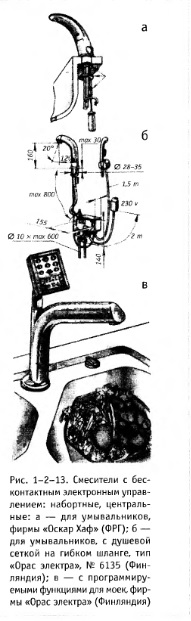

X. Бесконтактные электронные смесители выпускает ряд зарубежных фирм (ФРГ, Финляндия и т. д.). Достаточно поднести руки к смесителю, и из него автоматически начинает течь струя. Руки отнял — воды нет. Температура воды с помощью запорного устройства установлена предварительно. Некоторые смесители выпускают с программным управлением (рис. 1-2-13).
Государственный стандарт (ГОСТ 25809-96) «Смесители...», приведенный выше, — лишь разрешение на выпуск сантехнических устройств определенных типов и размеров. Он отражает мировой уровень смесителестрое- ния. В действительности, отечественных смесителей — раз-два и обчелся. Крупные магазины ими не торгуют. Продавцы даже понятия о них не имеют. Наши смесители можно обнаружить на лотках и в магазинчиках, торгующих металлической мелочью. Есть и непатриотичное оправдание такой ситуации: узость номенклатуры и дешевизна. Стоимость отечественных смесителей из-за худших дизайна, комфортности, палитры расцветок, стильности в 2—4 раза ниже иностранных. Какой же смеситель предпочесть? Это зависит от ваших материальных возможностей, наличия нужного смесителя и требований к внешнему оформлению.
Приведем конкретный пример. Умывальник «просит» смеситель. Лоточники предлагают только отечественную «Елочку». И многие мойки в кухнях массового жилищного строительства ею оснащены. Эксплуатация «Елочки» на металлической мойке оправдана. Здесь и седло корпуса торцовой фрезой выправишь, и вентильную головку легко закрутить. Фаянс полки умывальника менее терпим. Да и излив смесителя — высоковат, аэратор или развальцованный носик излива слишком далеки от чаши умывальника. Брызги! Надоевшие формы смесителя завершат перечень его недостатков.
Есть еще отечественные настенные смесители. Однако купить их — проблема. Учитывайте еще возню с подводкой труб холодной и горячей воды. Есть ли смысл в переделке? Отсюда — печальное резюме: приобретайте для умывальника однорукояточный (однорычажный) смеситель.
Но сторговать зарубежное диво тоже мудрено. Запчасти к отечественному смесителю всюду найдешь, к иностранщине — нет. Сервис-центр крупной фирмы, как правило, есть в столицах, в рядовых селениях о нем не слыхали. Поэтому к смесителю прихватите ремкомплект, если есть. Если нет, то раскошеливайтесь на второй единородный смеситель. Затраты себя оправдают: отпадут расходы на монтаж смесителя иной конструкции. Отечественные смесители приспособлены к взвесям и смесям, которые присутствуют в наших трубах. Зарубежные смесители — нежнее. Они требуют фильтры для механической очистки, установленные на вводах труб в квартиру или индивидуальный дом. Фильтры задерживают частицы песка, ржавчины и т. п. Гарантия на иностранный смеситель действительна при соблюдении определенных правил эксплуатации.
