ВЫБОР ОТОПИТЕЛЬНЫХ ПРИБОРОВ

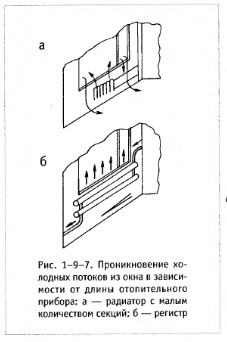

Любые отопительные приборы должны удовлетворять гигиеническим,теплотехническим и технико-экономическим требованиям. Теплоотдача отопительных приборов происходит за счет лучеиспускания и конвекции. Приборы, у которых на конвекцию приходится более 75% теплоотдачи, называются конвекторами, а те, у которых более 25% тепла передается лучеиспусканием, — радиаторами. В жилых комнатах не разрешается повышать температуру воды в отопительных приборах более +95 СС. В индивидуальном жилищном строительстве в качестве отопительных приборов чаще всего используют чугунные радиаторы и гладкотрубные регистры (рис. 1- 9-7). Такие радиаторы стойки в эксплуатации и не слишком реагируют на состав циркулирующей по ним воды, а стальные гладкотрубные регистры при высоком содержании кислорода в воде ржавеют, иногда насквозь. Чугунные радиаторы имеют значительную тепловую мощность и долго сохраняют тепло. Однако коэффициент теплопередачи у регистров составляет 10,5—14 Вт/(м2К), радиаторов — только 9,1—10,6 Вт/(мгК). Это значит, что стальные стенки регистров быстрее нагреваются, а значит, быстрее повышается температура в помещении. Регистры достаточно прочны, хотя мало транспортабельны, громоздки и не украшают интерьера. Радиаторы в этом отношении более удобны, однако их следует предохранять от ударов. При замене или дополнении отопительных приборов следует учитывать давление воды, на которое они рассчитаны. Так, снятые с производства чугунные радиаторы, а также современные чугунные радиаторы, ребристые чугунные трубы, стальные радиаторы типа РГС, РСВ, М3, ЗС рассчитаны на максимальное давление 0,4—0,6 МПа. Чугунные радиаторы МС-140 спроектированы на давление до 0,8 МПа, а листотрубные радиаторы КЛТ, регистры из гладких труб и конвекторы — на большее давление.
Замена, предположим, конвектора в домах с 16—24 этажами на чугунный радиатор марки М-90 может привести к потопу из-за высокого давления горячей воды в сети. Пример приведен для городских жителей. А для индивидуальных застройщиков выбор отопительных приборов зависит от материальных возможностей, конструкции дома и т. п. Кстати, о скорой помощи при авариях в системе отопления квартиры в многоэтажном доме. Если льется с потолка горячая вода, то следует подняться в вышерасположенную квартиру или на чердак. Выяснить причину и лишь потом вызывать помощь. Но если бьет струя из места дефекта трубы или отопительного прибора, то следует на это место набросить тряпку, старую одежду, чтобы струя не била в потолок или стены. В кухне, ванной комнате, туалете иногда устраивают сток из клеенки в унитаз, в ванну или умывальник для вытекающей воды из места аварии. Когда есть такая возможность, трубу в дефектном месте, скажем, у угольника или муфты, обертывают тряпицей, концы которой опускают в таз или санприбор. Главное — не растеряться!
Если вы живете в многоквартирном доме, прежде чем выбрать радиатор, выясните величину рабочего давления и давления опрессовки в вашей тепловой сети.
Наиболее высокой теплоотдачей отличаются радиаторы из алюминиевых сплавов. Составлены они из отдельных секций. Верхний и нижний коллекторы соединены между собой вертикальными каналами. Ребра на каналах и окошки в верхней части секций увеличивают теплоотдачу (рис. 1-9-8).
Теплоотдачу (это относится к радиаторам всех типов) характеризуют тепловой мощностью и определяют в ваттах. По тепловой мощности рассчитывают число и длину необходимых радиаторов. В первом приближении при потолках до 3 м, одном окне и одной двери рекомендуют тепловую мощность 1000 ватт на 10 кв. метров площади. Однако к данным фирм по тепловой мощности отнеситесь осторожно. Так для радиаторов фирмы «Sira» ее определяют при температуре воды 70 °С, для радиаторов фирмы «Delonghe» при средней температуре воды 80 °С, а для чешских радиаторов фирмы «Corado» дана тепловая мощность при температуре входящей воды 90 °С и выходящей — 70 °С. А какова температура воды в вашей теплосети и в вашей конкретной квартире? Некоторые фирмы вообще не указывают условий, при которых определяли тепловую мощность.
Вернемся к радиаторам из алюминиевых сплавов. Тепловая мощность одной секции достигает 200 ватт. Но первое поколение этих радиаторов имеет существенный недостаток. Рабочее давление воды должно быть не более 0,6 МПа, а давление опрессовки — 0,9 МПа. Поэтому такие радиаторы непригодны для современных многоэтажных домов. Их называют коттеджными. Итальянские радиаторы фирмы «Global» относятся именно к этому типу.
В последние годы итальянские и немецкие фирмы выпустили на российский рынок радиаторы, отлитые из высокопрочных алюминиевых сплавов. Итальянские радиаторы JPS 90 RUS и немецкие «Manaut» выдерживают рабочее давление 0,95—1 МПа и опрессовоч- ное 1,3—1,4 МПа, а итальянские радиаторы «Calidor» — рабочее давление 1,4 МПа и опрессовочное — 2,4 МПа. По внешнему виду эти радиаторы очень похожи на радиаторы фирмы «Global» (рис. 1-9-8). Выпускают их с межосевым расстоянием 350, 500 и 600 мм. При 500 мм тепловая мощность секции — 200 ватт. В заводском исполнении радиаторы содержат 6, 8, 10, 12 секций. Но при продаже несложно смонтировать необходимое заказчику количество секций.
Следует отметить, что радиаторы снабжены клапанами для выпуска газов из верхней части верхнего коллектора. Применяют широко известные краны Маевского или автоматические клапаны. Однако при использовании автоматического клапана в условиях отечественных теплосетей возможно заиливание воздуховыпускного отверстия. Поэтому лучше отдайте предпочтение крану Маевского.
Еще раз подчеркиваю, что алюминиевые радиаторы чувствительны к повышенной кислотности воды (pH).
Иным путем для повышения прочности радиаторов пошла итальянская фирма «Sira». Секция биметаллического радиатора «Sira» состоит из двух стальных труб малого диаметра, залитых алюминиевым сплавом. Стальные трубы служат для прохода воды, а ребра из алюминиевого сплава увеличивают теплоотдачу. Эти радиаторы можно применять при высоком рабочем давлении. Выпускают радиаторы с межосевым расстоянием 300,500,600,700,800 мм. Тепловая мощность секции при самом ходовом в наших условиях межосевом расстоянии 500 мм — 199 ватт. Как и в случае алюминиевых радиаторов, возможна комплектация радиатора требуемым заказчику числом секций. Фирма в своей рекламе утверждает, что радиаторы выдерживают давление до 35 атм. Подобные радиаторы предлагают на российском рынке фирмы «Armatmetal» (Чехия), «Global» (Италия) и др. (рис. 1-9-9).
В последнее время на рынке появились отечественные биметаллические радиаторы К0НБ-500 «Сантехпром» с аналогичными характеристиками.
Российско-шведское предприятие предлагает приборы конвекторного типа «Изотерм» и «Изотерм 2000». Они изготовлены из медных трубок, оребренных алюминиевыми пластинами, что обеспечивает высокую теплоотдачу. А наличие термостатического регулятора в конвекторах «Изотерм 2000» позволяет быстро изменять теплоотдачу. Термостатический регулятор состоит из термостатического элемен та и клапана. В термостатическом элементе есть цилиндр с гофрированными стенками, наполненный газом или жидкостью, изменяющими свой объем в зависимости от температуры помещения. Он связан с клапаном, который увеличивает или уменьшает количество воды, проходящей через конвектор. Конвекторы пригодны при рабочем давлении 1 МПа. Обеспечить требуемую тепловую мощность можно, подобрав соответствующие размеры конвекторов. Их выпускают высотой 350 и 450 мм, длиной 700,1000 и 1300 мм. Пример: конвектор 450x1300 мм имеет мощность 2490 ватт. Широк выбор стальных радиаторов. Панельные стальные радиаторы пригодны для рабочего давления 0,9 МПа и опрессовочного — 1.2 МПа. Вода в них протекает внутри панелей, по вертикальным каналам,соединенным сверху и снизу горизонтальными коллекторами. Для улучшения теплоотдачи большинство радиаторов снабжены оребрением. Панельные радиаторы изготавливает итальянская фирма «Delonghi», немецкие — «Kermi» и «Manaut», чешская — «Korado» и др. Выпускают их обычно высотой от 300 до 900 мм и длиной от 400 до 3000 мм. Пример: тепловая мощность радиатора фирмы «Delonghi» высотой 500 мм и длиной 1200 мм — составляет 2400 ватт. На рис. 1-9-10 показан внешний вид панельных радиаторов фирм «Delonghi» и «Kermi». Тепловую мощность радиаторов можно менять, установив на них термостатический регулятор. Панельные радиаторы хороши для двухтрубных систем отопления, которые сохранились в домах старой постройки. В однотрубной системе отопления они могут не выдержать гидравлического удара.
Стальные радиаторы могут быть также секционными и трубчатыми. В качестве примера привожу типичные характеристики секционного радиатора фирмы «JRSAP»: рабочее давление — 1.2 МПа, опрессовочное — 1,6 МПа, тепловая мощность секции высотой 600 мм — 100 ватт. Трубчатые нагреватели немецкой фирмы «Kermi» и «Decors» рассчитаны на рабочее давление 1,2 МПа и опрессовочное —1,6 МПа. Отличный дизайн и высокая надежность сделали их популярными на рынке. Разное сочетание количества трубок и различная длина радиаторов позволяют легко подобрать требуемую тепловую мощность. Радиаторы «Decors»традиционно подвешивают на стену, а также возможна их установка на пол.
Оригинальным дизайном отличаются трубчатые радиаторы австрийской фирмы «Fogel- hot». Их рабочее давление — 1 МПа, опрессовочное — 1,3 МПа. Фирма предлагает радиаторы различных размеров с широким спектром тепловой мощности. Пример: при высоте 600 мм и длине 920 мм тепловая мощность — 2200 ватт.
Стальные трубчатые радиаторы выпускает также немецкая фирма «Arbonia» (рабочее давление — 1 МПа, опрессовочное — 1,5 МПа). Отечественные радиаторы этого типа «Тепло» могут работать при рабочем давлении 1,5 МПа и опрессовочном — 2,25 МПа.

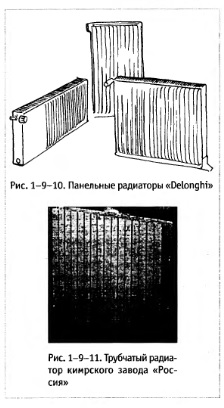

В последние годы Кимрский завод трубопроводного оборудования совместно с компанией «Тайм» освоил производство стальных трубчатых радиаторов типа PC-500, РС-300 и Битермо-РС-500 (рис. 1-9-11).
Не прекращен выпуск чугунных радиаторов. Тем, кому мила старина, рынок предлагает отечественные чугунные радиаторы типа МС-140, чешские — фирмы «Viadrus», французские — фирмы «СИарее». По своим техническим характеристикам эти радиаторы близки: рабочее давление — 0,8 МПа, опрессовочное — 1,3 МПа, тепловая мощность секции — 120— 130 ватт. Импортные радиаторы отличаются лишь более современным дизайном.
В последнее время появились чугунные отечественные радиаторы улучшенного вида, например, Чебоксарского агрегатного завода (радиатор 4-2-7-500), а также белорусского производства Минского завода отопительного оборудования (радиаторы БЗ-140-300, 2К- 60, 2К-60П).
Не забыты и конвекторы, подобные тем, которые обогревают многие дома высокоэтажной застройки. Российская фирма «Вель» изготавливает конвекторы «КОНБ», представляющие собой трубы с циркулирующей по ним водой. На трубы надеты покрытые эмалью секции из алюминиевого сплава. Эти секции служат для увеличения теплоотдачи. Рабочее давление радиаторов — 1 МПа, опрессовочное —1,6 МПа.
Фирма выпускает конвекторы высотой 350 и 500 мм. Тепловая мощность зависит от длины труб и соответствующего количества алюминиевых секций. Пример: тепловая мощность конвектора, имеющего 10 секций высотой 350 мм, — 1000 ватт.
Стальные конвекторы с современным дизайном производит и ОАО «Сантехпром». Это — «Универсал ТБ», «Универсал ТБ-С», «Универсал ТБА».
Налажено производство отечественных конвекторов плинтусного типа «Прогресс 15», «Прогресс 20», «Аккорд», «Комфорт», «Ритм», «КВ» и др.
Так как большинство старых домов оснащено чугунными радиаторами, ниже даны подробные рекомендации по группировке секций и установке этих радиаторов. Способы установки других типов радиаторов в принципе аналогичны. Фирмы обеспечивают радиаторы комплектом креплений, заглушек, переходников и дают инструкции по особенностям установки каждого конкретного типа радиатора.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
