УМЫВАЛЬНИКИ ДЛЯ СМЕСИТЕЛЕЙ
На полках умывальников западного производства в соответствии с европейскими стандартами есть отверстия для смесителей. Ясно, что на каждом умывальнике — одно отверстие (рис. 1-8-8а,б) диаметром 28—35 мм. Отечественные умывальники на полке имеют отверстие диаметром около 30 мм, в которое опускается скрытая часть смесителя или вообще отверстия не существует. Выходов два: самостоятельно пробить отверстие либо купить иностранный умывальник с подставкой или без нее.
Рекомендации для умельцев и храбрецов, если вообще нет отверстия:
а) фаянс — хрупок, неосторожный удар — трещина в полке умывальника, поэтому навык приобретают на куске фаянса, предположим, от стенки смывного бычка, действуя острым узким, подчас самодельным зубилом;
б) умывальник переворачивают «пузатой» стороной вверх и ставят на 2—3 слоя ткани, расстеленной на ровной поверхности верстака, стола и т. п.;
в) размечают положение отверстия диаметром на 1,5—2,5 мм меньшим номинального, затуманив шлифовальной шкуркой блеск эмали на внутренней поверхности полки, если на ней отсутствует заготовка впадины;
г) легкими ударами молотка по зубильцу скалывают эмаль по границам отверстия и затем послойно удаляют фаянс внутри отверстия (по мере углубления отверстия удары молоточка должны быть очень легкими), сверло крупного размера с твердосплавной пластиной нельзя применять, особую осторожность проявлять на последних 2—3 мм дна отверстия.
Увеличение уже имеющегося на умывальнике отверстия — лото, лотерея, рулетка. Пан или пропал. Успешнее всего, на одном дыхании, применить шлифовальный круг пальцевой формы диаметром до 20 мм. Круг заформован на стальной оси, которая выходит из него на достаточную величину для закрепления в патроне электродрели. Круг выбирают достаточно мягкий, чтобы поначалу сточить эмаль, а потом и нужный поясок фаянса. Отверстие диаметром до 35 мм для смесителя есть на полках зарубежных умывальников. Финляндия и Чехословакия за последние 20—30 лет были основными поставщиками умывальников в Россию. Правда, чешские умывальники в те времена не имели в основном отверстий на полках под смеситель. Чтобы иметь представление об иностранных умывальниках, об их дизайне, комфорте и применении в наших условиях, рассмотрим продукцию финской фирмы «ИДО». Некоторые умывальники этой фирмы до сих пор поражают близостью своих форм к российским, но есть и принципиальные различия:
1) перелив в большинстве умывальников страхует от попадания воды на пол;
2) подстолья и шкафчики — подвесные, хотя можно их опереть и на ножки;
3) разнообразность материалов и форм умывальников (например, угловые);
4) имеют международные сертификаты качества ИСО 9001, а также сертификаты соответствия (как и отечественные умывальники) ГОСТ РФ.
Умывальники фирмы «ИДО», несмотря на сравнительно невысокую стоимость, не отстают в области сантехники от мировых тенденций. Разделим эти умывальники по способу крепления на месте назначения. Одновременно отразим и конструкторскую сущность умывальников, о которых большинство потребителей не имеет представления.
Первая операция по установке умывальника — разметка согласно отверстиям на умывальнике или инструкции. Затем установка умывальника одним из способов или сочетанием их:

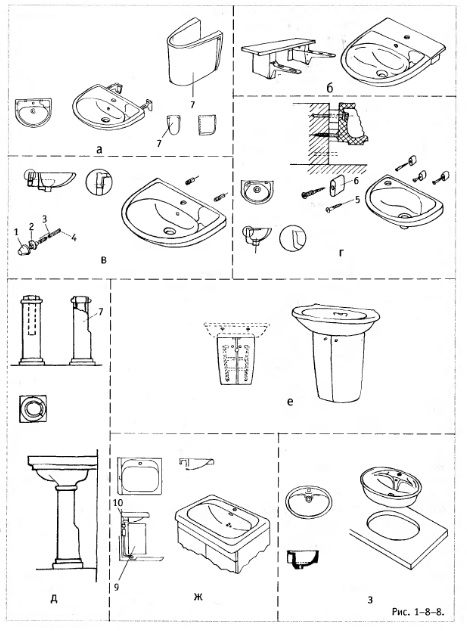

а) традиционный способ — на кронштейнах (рис. 1-8-8а). Вне зависимости от их типа настенный колпак фиксируют шурупами во вмазанные спирали из проволоки или шурупами в дюбели и т. п. Деревянные пробки — нежелательны, так как они подсыхают и вываливаются. Масса умывальника (№ 11181) — 15 кг, и, несмотря на это, его можно отделить от стены на 200 мм (рис. 1-8-86) ламинированной доской со стальными опорами, которые с одной стороны привертывают к стене. К противоположной стороне опор прикручивают кронштейны;
б) нетрадиционный способ — на винтах (№ 61004), прилагаемых к умывальнику (рис. 1-8-8в). Каждый винт по длине имеет две резьбы: покрупнее — для дюбеля, помельче — под спецгайку. Мелкая резьба — не до конца винта для того, чтобы на нем выфрезеровать грани под ключ, которым и «всаживают» винт в дюбель;
в) умывальник (рис. 1-8-8г) массой в 5,5 кг крепят к стене двумя винтами после того, как прикрутят шурупом нижнюю опорную втулку;
г) в «тюльпане» (рис. 1-8-8д) умывальник имеет две опоры: стойку и стену, к которой его прикручивают двумя винтами. Размер X = 75 или 95 мм, в зависимости от величины умывальника, есть и варианты с X = 130 или 150 мм. Есть стойки и иной конфигурации: с сужением или расширением кверху для других умывальников. Сами стойки имеют не ровную наружную поверхность, а декоративные выпуклые разводы, созданные во время формовки;
д) умывальник (рис. 1-8-8е) прозвали «Мойдодыр». Его фиксируют на стене, как и раму декоративного шкафчика, скрывающего сифон и трубы подводки. Дверцы изготовляют из нержавейки или электрооцинкованного стального листа, окрашенного в белый цвет. Другой вариант шкафчика имеет боковины из влагостойкой плиты (ДСП). Подвеска шкафчика обеспечивает чистоту и сухость под ним. Протечки сразу проявят себя лужицами на полу;
е) умывальник (рис. 1-8-8ж) устанавливают на подстолье в ванной комнате, как отечественную чугунную мойку в кухне. Второй вариант монтажа умывальника — на кронштейнах, если, скажем, под ним будет стиральная машина. В прилагаемый к умывальнику комплект включен и штуцер для сливного шланга стиральной машины. Сам умывальник уникален. Его выпускные отверстия расположены на задней вертикальной внутренней стенке под отверстием для предупреждения перелива. Соответственно и сифон горизонтален, что полностью освобождает пространство под умывальником;
ж) умывальник (рис. 1-8-8з) встраивают в столешницу. Вместе с ним поставляют на упаковке методику монтажа и шаблон для прорезания овального отверстия в столешнице. Ширина столешницы должна превосходить ширину умывальника на 10—20 мм как минимум. Зазор между столешницей и умывальником герметизируют силиконовой массой;

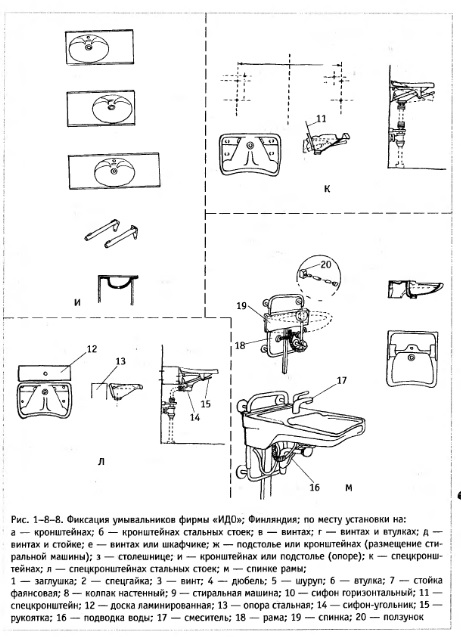

з) керамические умывальники — столешницы (рис. 1-8-8и) монтируют на кронштейнах или подстолье, горизонтальность установки проверяют уровнем. В состав материалов для изготовления умывальников входит каолин. После формовки и нанесения покрытия умывальник обжигают. На эти умывальники по внешнему виду несколько похожи умывальники из литого мрамора. Здесь компоненты: мраморная крошка, пластификатор и т. д. Эти умывальники не имеют перелива;
и) спецкронштейны позволяют наклонять умывальник (рис. 1-8-8к), рассчитанный на инвалидов. Фиксацию умывальника на стене начинают по общепринятой очередности: разметка, установка спецкронштейнов, подвеска умывальника массой 17 кг, подсоединение канализации через сифон. Смеситель непосредственно на умывальнике отсутствует;
к) умывальник массой в 28 кг (рис. 1-8-8л) рассчитан на то, чтобы инвалида на коляске подвезли и его колени оказались под умывальником. Доска и угловой выпуск способствуют этому. Умывальник наклоняют за рукоятку. Специфика монтажа — в наличии доски с опорами, которые имеют швеллерную (С-образную) форму. Стальные опоры вместе с доской прикручивают к стене. Спецкронштейны затем крепят к противоположной стороне опор. Смеситель фиксируют в отверстии ламинированной доски и подсоединяют к подводке. Вместо настольного смесителя иногда применяют настенный,
л) дети и больные получат в подарок умывальник (рис. 1-8-8м) с изменяемой высотой. Умывальник, по мере роста ребенка, без всяких технических ухищрений просто-напросто подымают. Да и сам ребенок это сделает. Монтаж производят в определенной последовательности: размечают, размещают подводку в пределах рамы, прикрепляют раму к стене, соединяют умывальник и спинку, фиксируют смеситель на полке, прикручивают гибкую подводку холодной и горячей воды к смесителю, сочленяют умывальник с канализацией через выпуск, сифон. Умельцам данная конструкция подскажет пути для собственного творчества.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
