УЛИЧНЫЕ «ВОДЯНЫЕ ПРОВОДА»
Действительно, почему их так не назвать. Есть электростанция и электрические провода. И здесь есть водостанция или водопроводная станция и водяные провода. Возразите, что провод должен быть гибким. Не обязательно. Как вы согнете выстроенный путепровод? Ведь это — «мост, предназначенный для провода одной сухопутной дороги над другой при их пересечении».

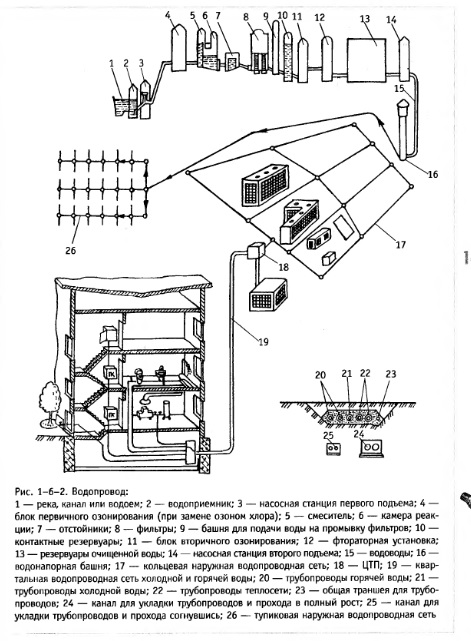

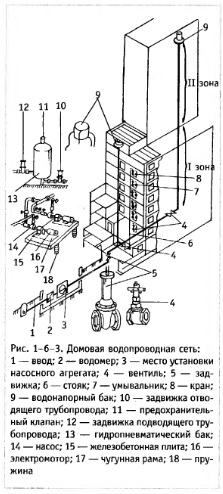

Но в сантехнике трубы, идущие от резервуара чистой воды на водопроводной станции к жилым зданиям, имеют два наименования. На рис. 1-6-2 видно, что на водопроводной станции есть два помещения с насосами. В первом помещении насосы подымают воду из водоема и направляют ее в очистные сооружения. Во втором помещении насосы гонят уже очищенную воду с таким давлением, чтобы она могла подняться на водонапорную башню. Вот этот отрезок нити труб от насосной станции второго подъема до водонапорной башни называется водоводом. Обычно их два. Между собой они соединены перемычками с крупными кранами, называемыми задвижками (рис. 1-6-3). В случае аварии или ремонта задвижки перекрываются. Тогда один из водоводов можно даже заменить, потому что по второму продолжает идти вода к населенному пункту.
По этой схеме в 1641 г. в Троице-Сергиевом монастыре работал насос, представляющий цепочный водоподъемник. Через вертикальную медную трубу тянулась «бесконечная» цепь с поршнями. Между поршнями подымалась вода. Она выливалась в емкость, откуда шел водовод прямо к месту потребления. Цепь, конечно, не была «бесконечной». Просто ее концы соединялись и приводилась в движение цепь ручным воротом. Такие водоподъемники существуют до настоящего времени в слаборазвитых странах для орошения и осушения земель. Достоинство этих подъемников в том, что они позволяют подавать воду на высоту до 25 м.
В водонапорной башне современного поселка хранится запас воды для обеспечения в часы наибольшего разбора. Кроме того, здесь объем воды и на случай пожара. От водонапорной башни к жилым домам и предприятиям ведет наружная водопроводная сеть. Имеются кольцевые и тупиковые водопроводные сети (см. рис. 1-6-2). Более надежны кольцевые. В них можно ремонтировать отдельные участки без прекращения подачи воды потребителям.
Глубина заложения водопроводных труб должна быть на 0,5 м ниже глубины промерзания почвы. Должны учитываться и возможные нагрузки от проходящего транспорта. Для средней полосы нашей страны глубина заложения труб около 2,5 м. При пересечении этих труб с канализационными расстояние между ними должно быть не менее 0,4 м, и от кабелей они должны быть расположены более, чем на 0,5 м. Кольцевые водопроводные сети соответствуют уличной планировке города или поселка и так же, как при ремонте проезда, можно подъехать к тому или иному дому с разных сторон, так вода будет продолжать поступать в дом при перекрытии почти любого участка трубопровода. Он прокладывается под проезжей частью параллельно зданиям и на расстоянии 5—10 м от них. Если бы квартальные водопроводные сети прокладывались под домами, то сложно было бы использовать крупную технику для рытья почвы. А так это делается очень часто у нас на глазах экскаватором.
В крупных городах трубы холодного и горячего водопровода теплосети укладывают в одну траншею или, что еще удобней, в один канал. В нем можно свободно передвигаться и частично ремонтировать трубы. Для этого их располагают на расстоянии не менее 0,7 м друг от друга. Сам канал строят более чем в 5 м от зданий. Общие траншеи и каналы намного удешевляют прокладку трубопроводов, которые изготовляют из железобетона, чугуна, асбестоцемента. Трубы из стали применяют при повышенных давлениях в сети, при пересечении транспортных дорог, при прокладке по крутым склонам. Используются и пластмассовые трубы. Они не лопаются от замерзания в них воды. Сопротивление проходу воды в них на 20—30% ниже.
