Интересные и нужные сведения о строительных материалах и технологиях


СМЕСИТЕЛЬ ТИПА «ЕЛОЧКА» С ТРОЙНИКОМ

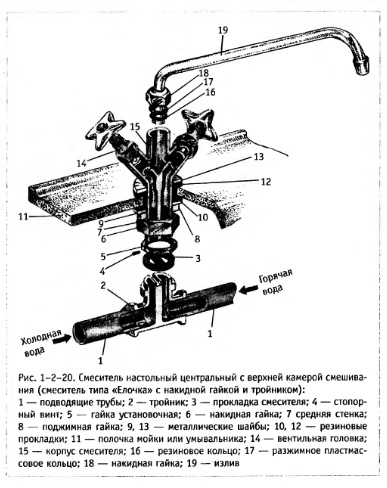

Это центральный смеситель с верхней камерой смешивания (рис. 1-2-20) настольного типа, устанавливаемый на задней полочке умывальника или мойки. Наиболее часты утечки в той части, которая возвышается над полочкой, поэтому вода стекает в щель между полочкой и стеной. Перед устранением утечек обязательно замазывают щель. Для этого перекрывают вентиль и выкручивают маховики кранов. Когда струя из излива и течи из зазоров прекратятся, вытирают полку и ждут, пока она подсохнет. Заделывают щель пластилином, замазкой, смесью олифы с порошком мела или-«полиуретановой монтажной пеной» (см. раздел «Ванны. Монтаж и техника безопасности» ). В местах, где полочка по бокам кончается, делают буртики. Они будут препятствовать течи воды на пол вдоль полочки. Если вода и попадет на полочку, то она стечет в углубленную часть мойки. Чтобы заделка дольше не разрушалась и имела привлекательный вид, ее можно покрасить. Наиболее часто течь возникает через накидную гайку излива из-за дефектов уплотняющего резинового кольца. О том, как ее устранить, рассказано в разделе, посвященном смесителю пробкового типа.
Вода может сочиться и из-под втулки сальника в кранах с вращательно-поступательным движением штока. В этом случае закручивают втулку разводным или гаечным ключом. Плоскогубцами пользоваться нельзя, так как могут срезаться грани. Если втулка завернута до предела, то набивают сальник. Последовательность этих операций изложена в разделе «Вентильная головка типа ГВ0ДП15 и ГВЗБП15 с вращательно-поступательным движением штока».

Смеситель может быть оснащен вентильными головками с возвратно-поступательным движением шпинделя. Чтобы устранить течь из-под маховика, перекрывают воду вентилем, снимают маховик, предварительно несколько вывернув шток. Затем выкручивают головку. О разборке головки и способах ремонта см. раздел «Вентильная головка с возвратнопоступательным движением шестигранного шпинделя». Приемы ремонта сальников здесь те же, что и сальникового кольца излива. Реже течь возникает между наружной резьбой корпуса любой головки крана и резьбой корпуса смесителя. Снова перекрывают соответствующий вентиль горячей или холодной воды и перематывают уплотнение или заменяют прокладку. Пластмассовые прокладки при многократном использовании расплющиваются, особенно при излишних усилиях, вызванных закручиванием головки крана. Паронитовые прокладки тоже утончаются и рвутся.

Все эти течи определяют осматривая, ощупывая и периодически вытирая подозрительные места сухой чистой тряпкой.

Соединения под мойкой. Перед тем как определять причины течи под мойкой, убирают все предметы из-под мойки, которые обычно туда ставят (ведра, совок для мусора и т. п.), подметают и подстилают газету. Берут фонарик или с помощью удлинителя устанавливают настольную лампу в пространстве под мойкой. Ложатся на газету так, чтобы голова оказалась под мойкой. Ощупывают место выше накидной гайки, то есть резьбу между поджимной и накидной гайками. Если там мокро, значит, плохо устранена течь смесителя в надмоечной части. Капающая из-под накидной гайки излива вода попадает на полочку и течет не по ней, а в нее. В полочке мойки обычно есть четырехугольное отверстие. В него вставляется верхняя часть смесителя. Она закрепляется на полочке с помощью двух металлических шайб, двух резиновых прокладок и поджимной гайки.

Бывает, что эти шайбы и прокладки меньше нужного диаметра или поставлены не по центру отверстия в полочке. Остается щель, в которую и стекает вода. Щель может возникнуть и в процессе использования смесителя, когда открывают и закрывают головки кранов или поворачивают излив, если поджимная гайка недостаточно затянута. Можно попробовать ее довернуть, но это вряд ли приведет к успеху. Ее закручивают, когда снята мойка и устанавливается смеситель. Если же на мойке установлен смеситель и к нему подсоединены трубы, то между наружной поверхностью борта мойки и стеной остается 120—130 мм при глубине П-образного пространства около 200 мм в случае, если мойка на подстолье (кухонной подставке в рабочем положении). В этом П-образном пространстве чрезвычайно неудобно двигать ключом любого размера. Лишь специальным ключом, вырезанным для быстроты резаком от газовой сварки, можно иногда довернуть поджимную гайку. Результативнее устранить причину течи сверху, а имеющуюся щель заделать теми же материалами: замазкой, пластилином и т. п.

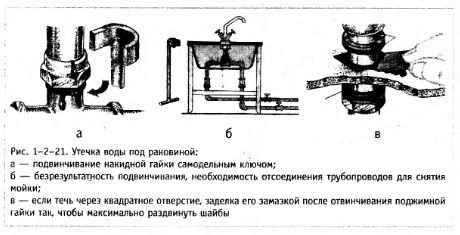

Гораздо хуже последствия при течи в зазор между накидной гайкой и тройником. Хорошо освещают это место и несколько раз протирают тряпкой. При продолжении течи перекрывают оба вентиля подачи холодной и горячей воды. Они могут располагаться здесь же, под мойкой, на трубах. Правда, они не всегда держат воду. В этом случае заворачивают вентили подачи воды ко всей аппарату ре сантехники в квартире. Снимают давление в квартирных трубах, открыв головки кранов, предположим, в том же смесителе. Снова ложатся на спину и пробуют довернуть накидную гайку. Помочь может лишь специально изготовленный односторонний гаечный ключ, размеры зева которого можно снять непосредственно с граней накидной гайки (рис. 1- 2-21а). Редко кто захочет и сможет изготовить такой ключ со специально изогнутой рукояткой, хотя ключ будет гарантировать успех ремонта. Доворачиваниё гайки, возможно, будет бесполезно, так как чаще всего бывает виновата прокладка, которая порвалась или пересохла и потрескалась. После доворачивания при закрытых головках кранов открывают вентили. Если через гайку капает, снова закрывают вентили и ключом полностью отворачивают накидную гайку (рис. 1-2- 21б). Снимают мойку вместе с корпусом смесителя. Поддевают отверткой или кончиком ножа старую прокладку и осторожно поднимают (рис. 1-2-22е). Кладут прокладку на кусок листовой резины толщиной 3—4,5 мм, из которого будет изготавливаться новая прокладка. Лучше это делать просечками, но можно и кончиком острого ножа. Намечают нужные контуры и режут с предельной осторожностью (рис. 1-5-22ж). Очень важно не выйти за пределы контуров, особенно внутренних. Незаметный порез перемычки приведет к тому, что холодная вода попадет в горячую, и наоборот. Соединение порезом внутреннего и наружного контуров снова вызовет течь через накидную гайку (рис. 1-5-22 а, б).

Без специального ключа (с размером зева 50 мм для чугунной накидной гайки) все операции с накидной гайкой на тройнике выполняют только при снятой мойке. Для этого разъединяют подводящие трубы в соответствии с рекомендациями, изложенными в разделе «Разборка и защита труб».

Таким же образом отсоединяют и вторую трубу. На всякий случай рядом с собой следует иметь тряпку и таз. Чугунную мойку снимают вдвоем и кладут вверх днищем на пол. После такой работы неразумно просто довернуть накидную гайку. Ее отворачивают и проверяют состояние прокладки. При необходимости заменяют.

Наворачивают накидную гайку на тройник с прокладкой и затягивают (рис. 1—5—22з). При дальнейшем соединении труб не следует очень перекашивать всю конструкцию, чтобы не создавать лишних деформирующих напряжений в месте прокладки, из-за которых она рвется.

Сборку выполняют в обратном порядке. Ставят мойку на подстолье или специальный кухонный стол так, чтобы торцы разъединенных труб совпадали. Предварительно готовят резьбы труб, на которые будут навернуты муфты. Отступив на 2—3 нитки от торца, наматывают нити льна в увеличивающемся количестве по часовой стрелке, то есть в том направлении, в каком будут накручены муфты. Остатки прежнего уплотнения при этом должны быть полностью сняты. Для очищения канавок резьбы можно использовать шило. После этого постепенно наворачивают муфту, стараясь поймать те два-три витка, которые оставили без льна и которые находятся на той короткой резьбе, с которой спустили муфту при разъединении труб. Сама муфта должна идти от руки даже в момент схватывания витков присоединяемой трубы. Не следует прикладывать чрезмерное усилие, так как можно сорвать эти 2—3 витка резьбы. Доворачивают муфту до сбега резьбы на присоединяемой трубе только инструментом. Следует еще раз подчеркнуть, что до перехода муфты на 2-^3 витка расстояние между торцами соединяемых труб должно быть не более 1—2 мм. В противном случае слишком мало резьбы труб входит в резьбу муфты. Доведя муфту до «тупика», вдоль противоположного ее торца наворачивают прядку уплотнения в направлении вращения контргайки, которая должна расположиться в 3—4 мм от муфты после того, как будет зажато уплотнение. До этого интервал должен быть равен 5—б мм. Благодаря смежности торцевых стенок контргайки и муфты возникает то кольцевое углубление, в которое спокойно укладывается уплотнение.

Некоторые мастера при сборке труб смазывают пряди уплотнения масляной краской, олифой и т. п. Это полезно при наружной проводке труб и на открытом воздухе. В доме же лучше обходиться без краски.

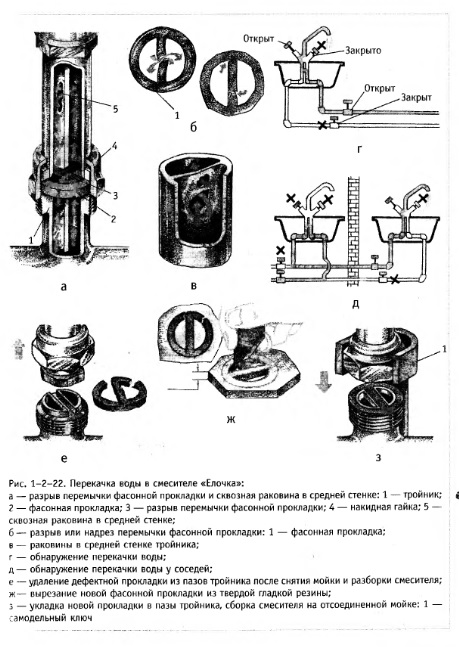

После укладки уплотнения заворачивают контргайку. Открывают вентили после сборки второй пары труб. Пустив воду, внимательно осматривают все соединения. При наличии течи определяют ее причину и устраняют. Одной из причин перекачки воды, при которой из крана для горячей воды поступает холодная; и наоборот, является наличие сквозной раковины в средней общей стенке тройника (рис. 1-2-22в). Появление раковины возможно в процессе эксплуатации, хотя низкокачественный тройник иногда поступает прямо с завода. Дефект может быть и в средней стенке корпуса смесителя (рис. 1-2-22а). При закрытых головках кранов вода будет продолжать перекачиваться. При открывании головки крана в смесителе над ванной снова будет перемешиваться горячая и холодная вода. Кроме того, такая же картина может наблюдаться и в соседней квартире.

Для определения причины неисправности перекрывают вентиль холодной воды у себя в квартире (рис. 1-2-22г). Открывают головку крана холодной воды на смесителе. Если после длительного спуска воды будет продолжать течь горячая или теплая вода, то причиной является неисправность смесителя «Елочка» у вас или соседей. Чтобы определить, у каких именно соседей дефектная «Елочка», следует и у них повторить эксперимент, закрыв один из вентилей (рис. 1-2-22д).

Волков, В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
