РАСШИРИТЕЛЬНЫЕ БАКИ

Расширительный бак служит для приема дополнительного объема воды, возникающего из-за ее расширения при нагревании; восполнения убыли воды из-за утечек, испарения и т. п.; сигнализации об уровне воды в системе; воздухоотделения.

В заводской комплект системы отопления для индивидуального жилого дома или квартиры обязательно входит расширительный бак. Однако таких комплектов производится мало, и застройщику самому приходится комплектовать систему отопления.

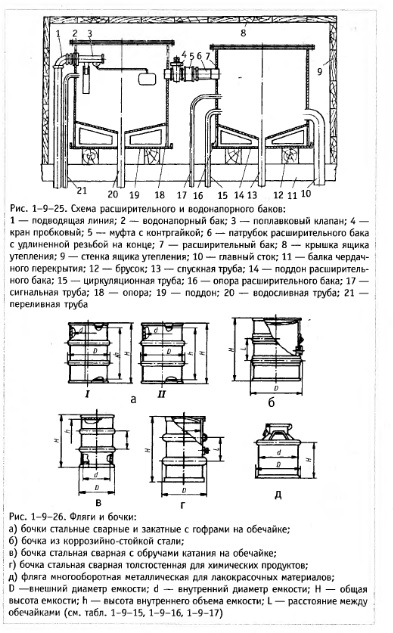

Минимальный объем бака должен быть в пределах 25—50 л (рис. 1-9-25) и определяется по расстоянию от места подсоединения главного стояка до уровня подключения переливной трубы. В качестве емкости для расширительного бака можно использовать бочку (рис. 1-9-26а,б,в,г), многооборотную металлическую флягу для лакокрасочных материалов (рис. 1-9-26д), автомобильные топливные баки или баки из нержавеющей стали от старой стиральной машины. Следует помнить, что вваривать штуцеры для подсоединения труб к емкости, прежде содержавшей какой-либо вид горюче-смазочных материалов, можно только после тщательной очистки и выпаривания во избежание взрыва при сварке.

Сварить бак можно любой формы из стального листа толщиной 2,5—4 мм. Для цилиндрического бака пригоден обрезок трубы крупного диаметра. Чем толще стенка бака, тем он долговечнее. Бак оснащают крышкой на болтах или люком с приваренной крышкой, позволяющими очищать его внутреннюю поверхность. Такие баки называются открытыми. Они сообщаются с атмосферой, например, через переливную трубу.

Главный стояк подсоединяют к баку со стороны дна или сбоку. В первом случае штуцер или вваренная непосредственно верхушка главного стояка должна возвышаться над плоскостью внутренней части дна на 40—100 мм. При этом частицы песка, ржавчины будут оседать на дно бака, не доходя до отопительных приборов и котла. Часть осадка можно удалять через спускную трубу или спускную пробку. Идеально, если дно бака имеет форму усеченного конуса, обращенного вершиной книзу. В эту вершину вваривают штуцер или спускную трубу. По стенкам конуса осадок будет сползать к выпускному отверстию и уходить из бака вместе с водой. Однако заготовка такого днища и придание ему конической формы из стального листа толщиной в 1,5—3 мм — трудоемкое дело. Облегчить его можно, сделав дно корытообразной или угловой формы. Но при этом очистка дна ухудшается.

Выводить осадок в ведро, стоящее рядом с котлом, позволит спускная труба, которая в начале или конце должна иметь вентиль. Можно вместо переливной трубы оснастить бак спускной пробкой. Но тогда придется подниматься с ведром к месту установки бака, например, на чердак. Да и под пробкой должен непременно стоять поддон, чтобы предупредить попадание воды на перекрытие и потом на потолок.

Переливная труба предохраняет бак от переполнения. Ее выводят в раковину при наличии канализации или в специальный бак, который служит для подпитки системы. Желательно применять одну и ту же оборотную воду, так как многократные нагревы выделяют из нее часть солей. Через эту трубу осуществляют и вывод воздуха, поэтому вентиль на ней ставят лишь в том случае, когда труба служит и для подпитки системы.

Эта подпитка, как правило, реализуется в системах двояко. В котел или в какое-то место обратной магистрали воду можно подавать только под давлением, учитывая те столбы воды, которые находятся в стояках. Следовательно, давление над столбами будет отсутствовать. Такое пространство имеется над уровнем воды в расширительном баке. Если бак находится у потолка кухни, можно открыть крышку бака и залить воду. Если же бак находится на чердаке или в мансарде, то для подпитки системы следует использовать давление в водопроводе или ручной насос. Воду при этом пускают не в расширительный бак, а в котел или находящуюся рядом с ним обратную магистраль.

Если бак находится в одном помещении с котлом, уровень воды в нем определить несложно — достаточно заглянуть в бак или оснастить его водомерным стеклом. Если бак находится на чердаке, к нему приваривают еще одну трубу — сигнальную, ведут вниз параллельно переливной трубе и главному стояку и оканчивают над раковиной или специальным накопительным баком. На трубе обязателен вентиль, который открывают при проверке уровня. Дают воде стечь, потому что она могла накопиться в трубе до падения уровня в баке. Если ее окажется в избытке, бак полон, если мало — подпитывают систему до тех пор, пока вода обильно не польется. После этого прекращают подпитку и вентиль закрывают. Чтобы всегда точно определять уровень воды по сигнальной трубе, необходимо несколько раз проверить его в баке с помощью щупа (аналогично используемому автомобилистами). Для этого в баке делают отверстие, которое должно быть герметично. Штуцер вытачивают из стали, а пробку — из латуни или бронзы с гранями под гаечный ключ. Внутрь пробки кладут резиновую прокладку толщиной 4—5 мм. Держат щуп вне бака. На сам щуп наносят деления.

Для проверки уровня воды в баке отворачивают пробку, опускают сухой щуп, вынимают его и заворачивают пробку. Резьбы штуцера и пробки предварительно смазывают консистентной смазкой, которая позволяет легче отвернуть штуцер и не дает просачиваться воде и пару.

Бак, расположенный на чердаке, защищают от подмерзания. Для этого ниже сигнальной трубы подключают еще одну трубу — циркуляционную. Второй конец циркуляционной трубы подсоединяют к ближайшей трубе стояка, соединенного с обратной линией. Температура воды в баке поднимается. Помимо этого, циркуляционная труба будет способствовать интенсификации движения воды, что очень важно для индивидуальных систем с естественной циркуляцией.

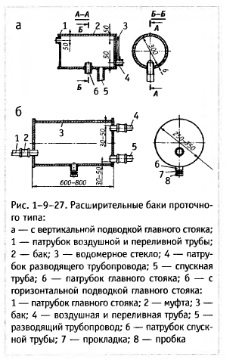

Устанавливать расширительный бак со всей системой труб на чердаке лучше всего при строительстве дома до устройства крыши. При необходимости энергичного отделения воздуха от воды устраивают проточные расширительные баки (рис. 1-9-27). Они действуют по принципу замедления скорости воды и применяются при нижней разводке.

Расширительные баки герметичны. Следить за процессами, происходящими в баке, можно только благодаря подсоединенным к нему трубам. На них нельзя ставить запорную или регулировочную арматуру. Во-первых, это излишнее гидравлическое сопротивление даже при полностью открытом кране, во-вто- рых, это опасно. Если, например, смонтировали кран или вентиль на главном стояке и забыли его открыть, котел может взорваться.

Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
