ПРОБКОВЫЕ НАТЯЖНЫЕ КРАНЫ ДЛЯ ГАЗОПРОВОДОВ

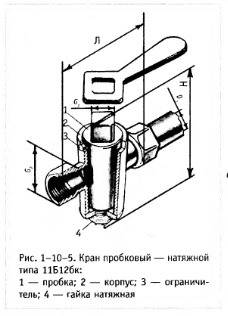

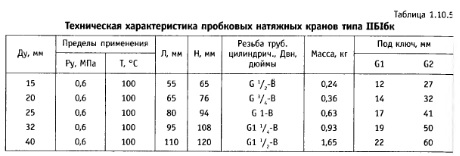

Для полного или частичного прекращения подачи газа ставят запорные краны на стальной трубе перед газовым прибором (рис. 1-10-5; табл. 1.10.5). Эти краны ставят и на стояках и на газовом вводе в дом индивидуального владельца. Обозначаются краны так: ПБ1бк, где II — кран для трубопровода, Б— латунь или бронза, I — ручной привод с маховиком, бк — уплотнение коническими поверхностями без колец и набивки. Маркировка на корпусе крана показывает допустимое рабочее давление в МПа (например, Рр 0,1), допустимую рабочую температуру в градусах Цельсия (°С) (например, Т° = 50) и диаметр условного прохода (например, Ду = 15).
Запорные краны пробочного типа обладают малым гидравлическим сопротивлением, предотвращают возможность проникновения газа к уплотняющим коническим (конусность 1:7) поверхностям, благодаря их смазке и плотности соприкосновения, которая сравнительно легко регулируется. Однако из-за истирания конических поверхностей кранов возможно нарушение уплотнения. Причем у торцов конуса пробки отсутствуют другие виды уплотнений, что и допускает утечку газа. Восстановление первоначальной герметичности путем притирки весьма трудоемко, и на заводах-изготовителях притирка конусов пробки корпуса осуществляется индивидуально. Поэтому нельзя на кранах одного размера пытаться взаимозаме- нить пробки или корпуса. Статистика показывает, что из всех неисправностей на газопроводах и арматуре 75% падает на эти краны.
Краны разрешается устанавливать и ремонтировать только специалистам. Ниже приведено описание установки и ремонта кранов как доказательство сложности этой процедуры. Конструктивно конические поверхности после смазки прижимаются путем закручивания гайки. По мере ее затяжки проверяют прово- рачиваемость пробки, которую вытачивают так, чтобы ее конус, находясь в корпусе, не доходил до шайбы на 1,5—3 мм. Износ конических поверхностей и их притирка со временем съедят этот зазор. Сам по себе износ характерен для всех трущихся поверхностей, но в конических соприкасающихся поверхностях он неравномерен из-за того, что при одном и том же угле поворота точки на образующих конуса пробки проходят разные расстояния. Эти расстояния тем меньше, чем точки ближе к резьбовому хвостовику пробки.
На квадрат пробки надевают рукоятку. Она, как и риска на торце квадрата пробки, должна сигнализировать об открытии или закрытии крана. Чтобы рукоятка не спадала с крана, ее привязывают к трубе или несколько расклепывают квадратное отверстие. Нельзя то же самое делать с верхушкой квадрата пробки, которая вопьется в корпус крана и может деформироваться.
Пробка имеет трапециевидное отверстие со скруглением в углах для пропуска газа. Отношение высоты трапеции к средней линии — 2,5:1.
Перед установкой проверяют резьбы у крана, свободный ход пробки, герметичность крана, подключив его к трубе централизованного водоснабжения. Если нет возможности проконтролировать краны с Ду = 15 или Ду = 20 водой или воздухом под давлением не менее 0, 2—0,3 МПа, то поступите следующим образом. Протрите с одной стороны грани шестигранника крана, охватите их своими губами так, чтобы верхняя легла на торец, приблизительно, трех граней, а нижняя — других трех граней. Остальную часть крана (в закрытом положении) опустите в воду и подуйте. Трещины, раковины, грубая притирка уплотняющих поверхностей сразу выявятся.
Трубу газопровода располагают на таком расстоянии от стены, чтобы свободно навернуть кран. Нельзя для этого оттягивать трубы, так как ослабнут их крепления. Иногда для накручивания крана в стене выдалбливают отверстие. Чтобы оно было поменьше, кран перед навинчиванием разбирают. Тогда наворачивают на трубу один корпус.
Сложность навинчивания крана в целом или одного корпуса заключается в том, что ось конуса или конусов должна занять положение, параллельное стене, а торец квадрата пробки и рукоятка — быть обращенными вверх, параллельно потолку. Если при навертывании кран перейдет нужное положение, не следует возвращать его назад по резьбе даже на 5— 10 мм, так как могут порваться волокна уплотнения и возможна утечка газа. Полностью сворачивают кран, накручивают несколько больше нитей уплотнения и вновь не спеша наворачивают его так, чтобы не перейти вертикаль.
Ни после установки, ни в процессе эксплуатации краны из бронзы или латуни не окрашивают, но иногда смазывают. Если смазка крана требуется на стальном газопроводе, идущем от регулятора на газовом баллоне, то при горящей горелке газового прибора в первую очередь закрывают регулятор, если он типа «Балтика», или вентиль на баллоне. В этом случае в газопроводе почти не останется газа, он выйдет через горелку и сгорит. Закрывают кран газового прибора (плиты) непосредственно у горелки и приступают к разборке крана на газопроводе. Для этого, придерживая рукояткой квадрат пробки, ключом откручивают гайку. Вынимают из корпуса пробку. Туго свернутой газетой протирают конус корпуса. Можно использовать и грубую тряпку, продев ее сквозь конус и придав ей возвратно-поступательное движение. Пробку очищают от старой смазки керосином или растворителем.
На конус пробки без остатков керосина, растворителя, прежней смазки тонким равномерным слоем наносят новую смазку типа ЛЗГАЗ-41 по ТУ 38101644-76 или солидол, технический вазелин и т. п. Специальные смазки не так быстро окисляются и подсыхают или загустевают. Тонкость слоя обязательна, так как из толстого слоя смазка при закручивании гайки и движении пробки перемещается в проходное трапецеидальное отверстие пробки и частично перекрывает его. Давление газа слишком слабо, чтобы унести крупные куски смазки, хотя с мелкими это может произойти (особенно в жаркую погоду). Пробку со смазанным конусом вставляют в корпус, который также можно смазать очень тонким слоем. Несколько раз с осевым усилием проворачивают пробку в допустимом угле поворота. Вынимают пробку и очищают проходное отверстие от выжатой смазки. То же самое делают и с проходным отверстием в корпусе. Для этого применяют кисточку, палочку или пинцет с кусочком ткани. Вновь вставляют пробку в корпус. На хвостовик пробки надевают шайбу и наворачивают гайку, которую подтягивают периодически за рукоятку пробки. Пробка должна поворачиваться легко.
В домах давней постройки с централизованной подачей газа кран на трубопроводе перед газовым прибором также смазывают. Это второй случай необходимости смазки крана, который, например, перед газовым проточным водонагревателем годами не закрывают. Перед газовой плитой на трубопроводе можно также не закрывать кран. Безопасность обеспечивают краны горелок, конечно, за исключением случаев, когда в семье есть дошкольники или плохо видящие старики. Каждодневное многократное пользование краном приводит к износу уплотнительных поверхностей и к стравливанию газа в помещение. В старых домах до недавнего времени существовали газовые счетчики. Их сняли, входные и выходные отверстия на газопроводах для счетчиков соединили патрубками, а краны на вводах газопроводов в квартиру сохранили. Такие краны находятся рядом с перемычкой, заменившей счетчик. Их надо закрыть перед тем, как начать смазку крана перед газовым прибором.
Герметичность собранного крана проверяют обмыливанием.
Разборкой кранов перед газовыми приборами должны заниматься специалисты.
В процессе эксплуатации крана возможно выпадение ограничителя. Его закручивают на свое место в пробке и слегка ударяют молотком по выступающей части ограничителя. Основание его раздастся, что предотвратит выпадение.
Фирменный ограничитель изготовлен из латуни. При потере его можно выполнить и из стали, нарезав на подходящей проволоке нужную резьбу. Стальной ограничитель заворачивают так, чтобы не сорвать резьбу в гнезде пробки.
Герметичность крана, находившегося длительное время в эксплуатации, восстанавливают притиркой с помощью пасты ГОИ, абразивных паст и т. п. (см. раздел «Смеситель пробкового типа, общий для ванны и умывальника»). Для грубой притирки применяют смесь из 70—80% стекла, истолченного до состояния муки (частицы должны проходить через сетку с ячейками 0,15 мм) и 20—30% парафина (можно от свечей). При отсутствии парафина смазывают вынутую из корпуса пробку любым жидким маслом (машинным, швейным, растительным и т. п.) и посыпают пробку тонким слоем того же стеклянного порошка. Пригодна пыльца и от заточного камня, если на нем не обрабатывался металл. Притирку ведут постепенно. Пробку в пасте с вывернутым ограничителем вставляют в корпус крана, который не обязательно отсоединять от газопроводов. Излишний слой порошка или пасты замедлит притирку. Взявшись за рукоятку, поворачивают ее вправо- влево. Отрывают пробку от корпуса и вновь вставляют. В моменты контакта пробка растирает конус корпуса. Периодически полностью поворачивают пробку, причем места остановок при колебании вправо-влево смещают по отношению к выступам на корпусе, которые стопорят ограничитель. Из-за этих выступов притирку можно выполнять только в определенном угловом диапазоне.
Через 10—20 колебаний пробку вынимают, протирают и вновь наносят пасту. Для проверки качества притирки на чистую поверхность пробки по образующей ее конуса мелом или фломастером проводят черту. Вставляют пробку в корпус и поворачивают ее несколько раз с усилием в осевом направлении на возможный угол. Если черта близка к исчезновению, то для дальнейшей притирки используют более мелкую пасту. Полное устранение черты говорит о завершении притирки. На поверхности пробки возникает матовая однородная поверхность без пятен.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
