МЕТАЛЛИЧЕСКИЕ ШКАФЫ ДЛЯ БАЛЛОНОВ

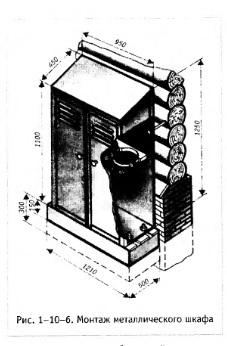

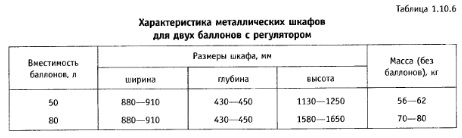

Баллон со сжиженным газом для питания плиты размещают как внутри помещения, так и вне его — в металлическом шкафу с двумя дверцами, имеющими прорези для вентиляции (рис. l-10-б). Его ставят с северной стороны дома: не ближе 0,5 м от окон, двери и 3 м от выгребной ямы (табл. 1.10.6). Желательно, чтобы шкаф и газовую плиту разделяла одна стена и расстояние между агрегатами было минимальным. Это уменьшит длину стальных труб, и в них будет оставаться незначительное количество газа.
Шкаф монтируют на бетонной площадке, которая возвышается над почвой на 100— 150 мм и выходит за габариты шкафа приблизительно на 100 мм. Площадку после заливки цементом прорезают канавками глубиной 15— 25 мм, имеющими некоторый наклон в сторону от дома. Стекающие струи от дождя и талого снега не будут скапливаться под шкафом. От времени и погодных условий в шкафу страдает в основном дно, поэтому перед установкой шкаф кладут на одну из боковых сторон и, очистив дно, прокрашивают его с обеих сторон двумя-тремя слоями масляной краски. Остальные части шкафа также желательно окрашивать в светлый цвет. Шкаф крепят к стене дома или бетонной плите и устраивают над ним навес.
Бетонную плиту кладут на песчаную подушку. Перед заливкой на песке из досок сбивают прямоугольник, в который примерно на половину высоты насыпают металло- и стеклолом, кирпичную крошку и т. п. Цементный раствор готовят из расчета две части песка на одну часть цемента. Шкаф устанавливают на постамент через несколько дней после заливки.
В тыльной стороне шкафа должно быть отверстие для ввода стальной трубы к баллону. Эту трубу под крышей шкафа соединяют с регулятором давления, на штуцер которого натягивают конец короткого резинотканевого рукава, который закрепляют хомутом. Ко второму концу рукава также подсоединяют закрепляемый хомутом штуцер с накидной гайкой, навертываемой на резьбу трубы. Между гайкой и вентилем обязательна прокладка.
Шкаф должен быть заперт. В нем обязательно предусматривают прорези или жалюзий- ные решетки для проветривания. Баллоны можно хранить под запирающимися кожухами, закрывающими верхнюю часть баллона и регулятор давления. В кожухах также обязательны отверстия для проветривания. Шкаф рассчитан на два баллона. После опорожнения одного баллона переключают накидную гайку регулятора на второй баллон.
Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006
