КРЕПЛЕНИЕ

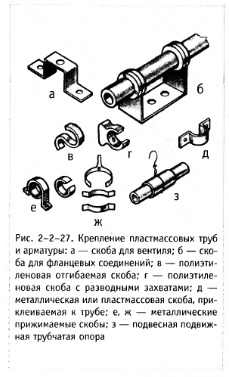

Элементы крепления пластмассовых труб по конструкции не отличаются от аналогичных креплений для стальных и чугунных. Однако малая механическая прочность пластмассовых стенок труб не позволяет проводить рядом с ними электро- и газосварочные работы. На трубы не должны попадать неорганические масла и растворители. Металлические крепления для пластмассовых труб должны быть без заусенец и острых углов. Между креплением и трубой обязательно помещают резиновую или войлочную прокладку, которую приклеивают клеем БФ-2, «Момент» или привязывают к трубе шпагатом. Промышленность выпускает специальную прокладочную ленту из ПВД шириной 27 мм, толщиной 1,5 мм и окантовкой 2,5 мм. Неподвижные крепления (рис. 2-2-27) компенсируют в стояках вертикальные нагрузки от массы воды в трубах и массы самих труб. Крепления ставят под раструбы или приклеивают трубу непосредственно к хомуту. Два кольца их ПВХ, приклеенных к трубе с обеих сторон хомута, также хорошо держат трубу. В стояках крепления располагают через 1—1,5 м. Чем больше диаметр трубы, тем чаще должны быть крепления. Крепежные изделия (скобы) из полиэтилена можно изготовить самостоятельно. Для этого от трубы из ПВП или ПНП отрезают кольца и распиливают их ножовкой. После подогрева разводят концы и загибают под углом 90°. Отверстия под шурупы проплавляют паяльником или горячим стержнем. Скобы выполняют из труб большего размера, чем закрепляемые. Однако их делают и из тех же полиэтиленовых труб, если труба «утоплена» в стене. Скобы «изобретают» иногда из двух колец от трубы.

Через монтажные перекрытия, стены, фундаменты рекомендуется проводить трубы в металлических гильзах так, чтобы края гильз не повредили стенки труб. Для этого на краях гильзы под трубу подкладывают толстостенную (не микропористую) резину. Зазоры между трубой и гильзой зачеканивают. Чтобы гильза не тормозила перемещение трубы, ее внутренний диаметр должен превышать наружный диаметр трубы на 10—20 мм. Сами гильзы лучше делать из металлических труб с такой длиной, при которой гильза на 15—30 мм выходила бы за пределы стены, пола и т. п. Если гильза, например, будет ниже поверхности пола, то в нее затечет вода при первой же влажной уборке.

Подвижные опоры предназначены для горизонтально или наклонно расположенных труб. Эти опоры не препятствуют температурным удлинениям труб. Подвески — самая удачная конструкция таких опор. Раструбные разъемные соединения с резиновыми кольцами тоже компенсируют удлинение труб. Запорная арматура (вентили, смесители, краны) не должна висеть на пластмассовых трубах. Ее обязательно закрепляют (рис. 2-2- 27) на опорах.

При пересечении пластмассовых и металлических трубопроводов в одной плоскости огибающую петлю выполняют на металлическом трубопроводе. Трубопроводы горячего водоснабжения, отопления, дымоходы вблизи пластмассовых труб изолируют асбестом или другими негорючими материалами с низкой теплопроводностью.

Пластмассовые трубопроводы монтируют всегда ниже всех горячих трубопроводов.

Волков В. А., Сантехника: как все устроено и как все починить: справочник. — М.: Астрель : ACT, 2006

??????????
