КОНСТРУКЦИЯ И РАСЧЕТ МНОГОРЯДОВЫХ СКЛАДОК

Для перекрытия большепролетных зданий и сооружений применяются различные пространственные системы. Одним из вариантов таких пространственных систем являются покрытия в форме складок. В развитие теории складок большой вклад внесли Г. Элерс, В.З. Власов, В. Флюгге, Е. Грюбер и X. Крамер. В настоящее время складчатые конструкции покрытий применяются сравнительно редко, и в современной научно-технической литературе имеется мало данных по их конструированию и расчету.

Складчатое покрытие представляет собой поверхность, образованную системой наклонных плоских граней, жестко соединенных между собой [3, 4]. Они примыкают одна к другой под некоторым углом по длинным сторонам, опираясь по коротким на абсолютно жесткие в своей плоскости торцовые диафрагмы или ребра (рис. 4.1).

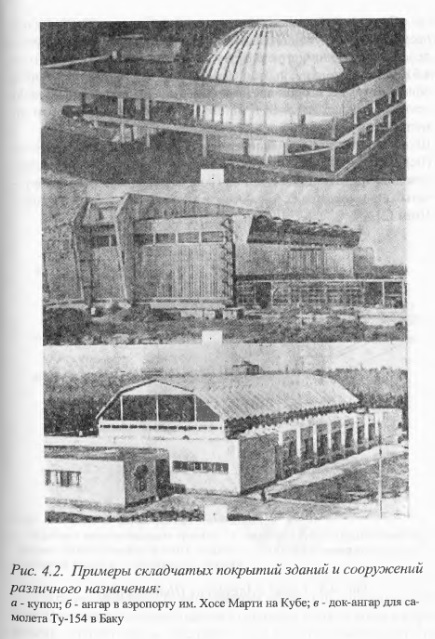

Форма поверхности складок может быть треугольной, трапециевидной или прямоугольной. Чаще всего применяются многорядовые складчатые покрытия, но встречаются и однорядовые. По расходу материала складчатые конструкции уступают другим формам пространственных покрытии, но присущие им повышенная архитектурная выразительность и относительная простота изготовления сглаживают этот недостаток. Форма плана сооружений, перекрываемых складками, может быть прямоугольного, многоугольного и криволинейного очертания. В последнем случае складки располагаются радиально. На рис. 4.2 представлены некоторые примеры складчатых покрытий различной конфигурации.

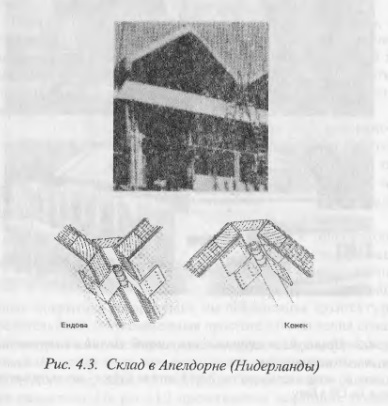

Склад в Апелдорне (Нидерланды) площадью 50x83м имеет несущую конструкцию складчатого покрытия из плоских панелей, примыкающих друг к другу в виде двускатных крыш (рис. 4.3). Отдельные панели длиной 8.2м состоят из брусчатых рам, обшитых с двух сторон листами фанеры. Жесткое на изгиб крепление отдельных панелей в ендове и коньке достигается при помощи петлевых шарниров [2].
Школьный зал для собраний и спортивных занятий в Велингтоне (Великобритания) площадью 12x14м перекрыт радиально расположенной складчатой системой. Панели складок состоят из брусчатых рам, покрытых с двух сторон листами фанеры толщиной 10мм [2].

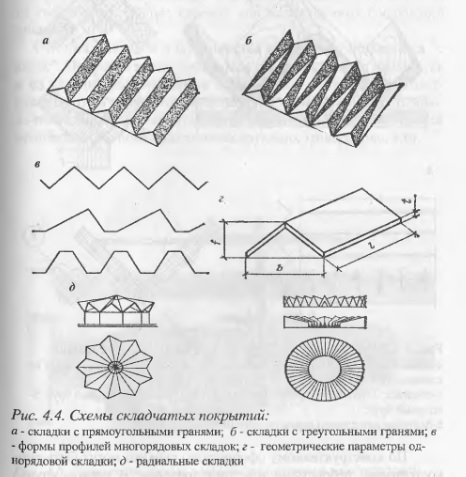

Складки могут изготовляться из древесины, армоцемента и композитных материалов. Для повышения их поперечной жесткости устраиваются распорки, ребра жесткости или затяжки, устанавливаемые по длине складки. Схемы складчатых покрытий приведены на рис. 4.4.

Пролет складок для конструкций обычно не превышает 20- 25м. Отношение стрелы подъема к пролету I для складок из древесины колеблется в пределах 1/2-1/9, для конструкций из композитных материалов - до 1/15 (1/18).

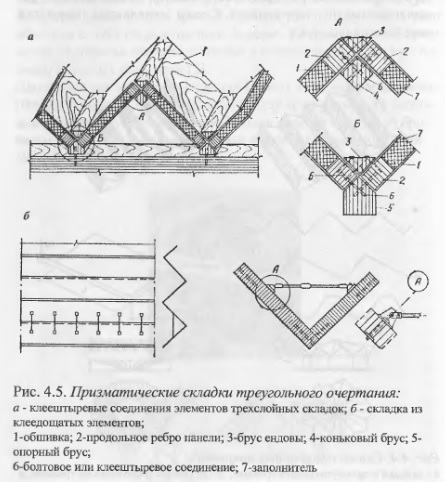

По конструктивному оформлению складки могут быть тонкостенными, ребристыми или трехслойными. В первом случае грани складок представляют собой дощатогвоздевые, дощатоклееные или клеефанерные балки. Ребристые складки изготавливаются из балочных элементов с высотой сечения до 15 см, к которым на гвоздях или на клею с одной или двух сторон крепится обшивка из листового материала или досок. Трехслойные элементы складчатых покрытий имеют чаще всего обшивки из стеклопластика или жесткого поливинилхлорида, а средний слой из пенопласта. Грани складок соединяются между собой болтами, на гвоздях, с помощью клеевых или клеештыревых соединений (рис. 4.5).

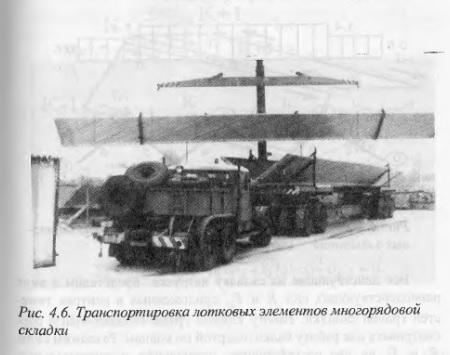

Монтаж складок в большинстве случаев осуществляется "с колес". Покрытие может собираться как из отдельных граней, так и из укрупненных элементов в виде лотков. Такие части конструкции грузятся на автотранспорт и доставляются прямо от завода-поставщика на строительную площадку. Установка граней производится с помощью компенсирующих траверс (рис. 4.6).

Журавлев А.А., Вержбовский Г.Б., Еременко Н.Н., Пространственные деревянные конструкции. - Ростов-на-Дону: ОАО ИПФ «Малыш», 2003

??????????
