Зональное расположение марок бетона
Одним из наиболее важных мероприятий по снижению общего расхода цемента при строительстве массивных сооружений является зональное расположение различных марок бетона по поперечному профилю сооружения.

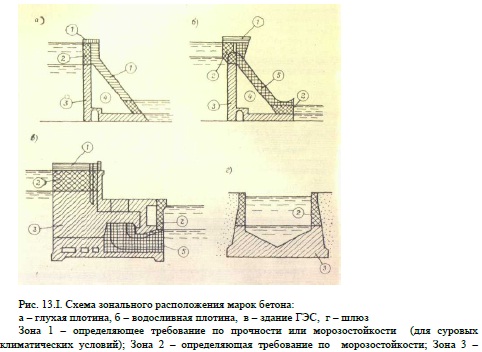

В зависимости от требований, предъявляемых к отдельным частям сооружений, в частности к телу плотины, различают следующие зоны (рис. 13.1): I - наружные части сооружения выше уровней воды, находящиеся под воздействием всех атмосферных факторов; 2 - наружные части сооружения в пределах переменных уровней воды; 3 - наружные части и подошва сооружений, находящиеся постоянно ниже уровня воды; 4 - внутренняя часть сооружения; 5 - части сооружений, подверженные особым воздействиям.
Размеры отдельных зон (толщину и высоту) назначают в зависимости от величины действующего напора, конструктивных размеров элементов плотины, схемы разрезки плотины на блоки бетонирования, размеров последних и климатических условий района строительства. Как правило, границы зон совмещают с границами блоков бетонирования по технологическим соображениям, однако в принципе вполне возможна укладка 2 марок бетона в один блок определяющая требование по водонепроницаемости; Зона 4 - определяющая требование по прочности и минимальному тепловыделению; Зона 5 - специальные требования
Требования к бетону каждой зоны можно подразделить на определяющие (основные) и дополнительные.
К определяющим относятся требования, которые в конечном итоге играют решающую роль при назначении марки бетона и его состава. Для каждой зоны, как правило, возможно выделить эти определяющие требования. Так, для зоны I определяющим требованием, как правило, является или требование по прочности, или по морозостойкости (для суровых климатических условий), для зоны 2 - требование по морозостойкости, для зоны 3 - требование по водонепроницаемости, для зоны 4 - требование по прочности и минимальному тепловыделению, для зоны 5 - специальные требования.
К дополнительным требованиям относятся такие, которые не оказывают существенного влияния на состав бетона, но которые также должны быть учтены при назначении марки бетона и проектировании. Так, бетон зоны 2, безусловно, должен обладать определенной водонепроницаемостью, прочностью и другими свойствами.
Зональное распределение марок бетона в сооружениях из укатанного бетона имеют свои особенности, которые будут рассмотрены в специальной главе №24.
Поскольку в каждой зоне сооружения бетон работает в различных условиях и к нему предъявляются различные требования, то, как правило, для каждой зоны устанавливаются свои классы и марки бетона. Каждое требование к бетону выражается через свои характеристики, поэтому в принципе каждая марка бетона должна включать все эти характеристики. Однако, как показывают исследования и опыт проектирования, большинство требований взаимосвязаны между собой, и удовлетворение многих требований можно выразить через ограниченное количество характеристик. Поэтому, как правило, марка бетона содержит три основные характеристики: классы по прочности и марки по водонепроницаемости и по морозостойкости и записывается в виде: В15, W6, F150. Все прочие требования к бетону различных зон, не вошедшие в явном виде в характеристики марки бетона, должны быть проверены и удовлетворены при подборе состава бетона и при необходимости выражены через те же основные характеристики путем их корректировки. Например, требование кавитационной стойкости может сочетаться с требованиями повышения класса или марки по прочности и марки по морозостойкости. Увязка марок бетона по различным признакам производится лабораторными испытаниями. На рис. 13.1.а. дано зональное распределение бетона в плотине Зейской ГЭС.
