Технология производства работ экскаваторами «обратная лопата»
Область применения
Применяется в основном при разработке грунта ниже уровня стоянки, для разработки грунтов в нешироких каналах, небольших котлованах, траншеях с крутыми откосами, при устройстве и очистке осушительных каналов, для нетяжелых грунтов, т.к. не имеет принудительного напора. В гидротехническом строительстве эти экскаваторы не получили большого распространения из-за того, что они выпускаются с ковшами небольшой емкости и с более низкой производительностью по сравнению с прямой лопатой.

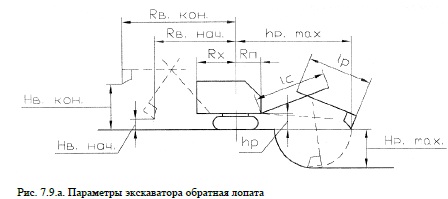

Основными рабочими параметрами (р. п.) являются (рис. 7.9 а): Ro - радиус резания на уровне поверхности земли, Rр.max - радиус резания на уровне наибольшей глубины резания, Нр.тах - наибольшая глубина резания (от поверхности земли до дна забоя). (Последняя имеет два значения в зависимости от ширины разрабатываемой выемки: большее - при ширине выемки меньшей расстояния между гусеницами; меньшее - при более широких выемках). Rв.нач.; Яв.кон. - радиус выгрузки (начальный и конечный), Нв.нач.; Нв.кон. - высота выгрузки (начальная и конечная).
Схема работы экскаватора обратная лопата
Разработка грунта производится копанием «на себя». При этом стрела обратной лопаты, в отличие от прямой лопаты, поднимается и опускается при каждом черпании. Угол ее наклона к горизонту а изменяется от +60° до -40°.
Рабочий цикл: копание, поворот на выгрузку, разгрузка ковша. Возвращение к месту копания.
Разработка грунта ведется лобовым или боковым забоем.

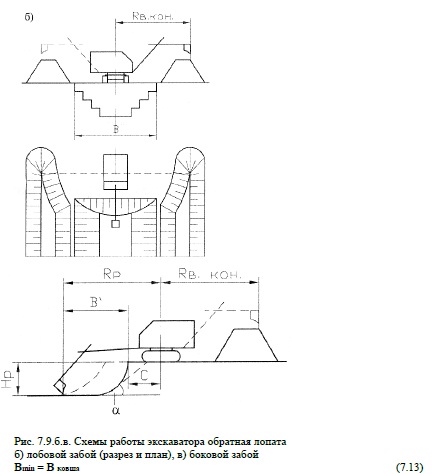

При лобовом забое (рис. 7.9 б) экскаватор перемещается по оси выемки и отсыпает грунт на транспорт или отвал. Такой способ применяется при разработке траншей, узких каналов и котлованов. В связных грунтах откосы выемок очень крутые, вплоть до вертикальных. Наименьшая ширина траншеи равна ширине ковша.
Выемки большой ширины (В > 1,6 Rmax) разрабатывают боковым забоем (рис. 7.9 в). В этом случае обратная лопата размещается и передвигается сбоку от выемки, отсыпая грунт в односторонний отвал или в транспортные средства. При очень больших размерах выемки разработка ведется за несколько проходов.
