Особенности возведения неоднородных качественных насыпей
Особенности конструкций и технологий

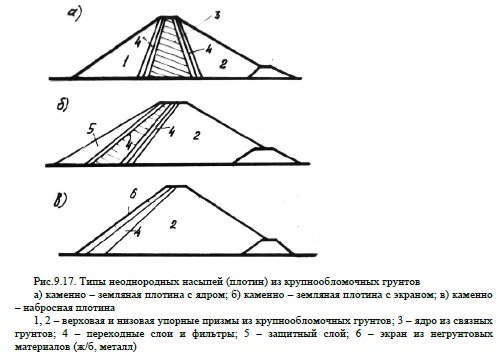

В этих плотинах можно выделить следующие элементы (рис.9.17): упорные призмы, ядро, переходные зоны и фильтры.
Для упорных призм применяется любой крупнообломочный материал (камень). Для высоких плотин предусматривается его сортировка и зональная укладка. Более мелкий и менее прочный материал укладывается во внутренние зоны. Прочный и крупный - в наружные. Желательна разнозернистая горная масса (50% > 200 мм).
Все элементы плотины возводят одновременно, но с некоторым опережением одной части над другой в зависимости от конструкции.

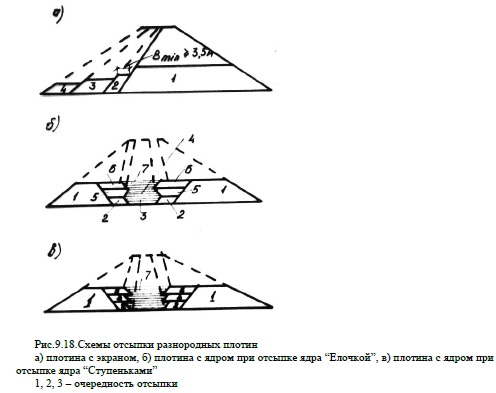

В плотинах с экраном применяется опережение упорных призм (рис. 9.18а).
В плотинах с ядром укладка переходных зон и фильтров осуществляется, как правило “Елочкой”, при сохранении углов естественного откоса и поочередной укладкой слоев фильтра и ядра (рис. 9.18б). Иногда применяют ступенчатую схему укладки (рис.9.18в).

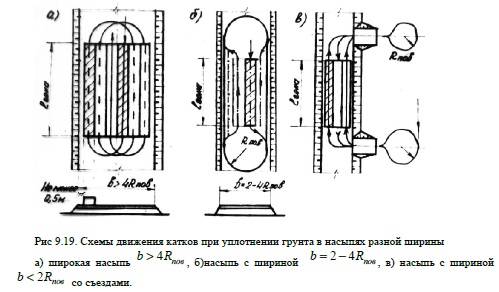

Уплотнение каждого элемента плотины осуществляется своими механизмами. В зависимости от размеров элементов плотины применяются различные схемы движения катков (Рис.9.19).
Особенности уплотнения крупнообломочных грунтов
Крупнообломочные грунты - это скальные дробленые породы (каменная наброска). Отсыпка производится так же слоями.
Применяются следующие способы (рис.9.20): 1) малыми слоями (1-3,0 м) с уплотнением тяжелыми катками (иногда гружеными автосамосвалами); 2) большими слоями (10-15 м) с уплотнением гидромониторами; 3) с замывом песка.
Первый способ применяется при отсыпке разнозернистой горной массы с большим содержанием мелочи.
Второй способ - для отсыпки отсортированных скальных пород для исключения сегрегации при сбрасывании с откоса. Расход воды гидромонитора 1-4 м3 на 1м3 наброски.
Третий способ - при необходимости повышения надежности плотины (Ассуанская плотина). Для возможности замыва должны выдерживаться специальные требования к наброске с ограничением мелочи (мелочь <100мм - 50-60%).
Явление расслоения материала по крупности при падении на откосе называется сегрегацией. Для снижения сегрегации предусматривается: применение грунта с меньшей разнозернистостью, уменьшение толщины отсыпаемого слоя, оптимальное увлажнение грунтов.
