Омоноличивание с помощью объемных замыкающих блоков

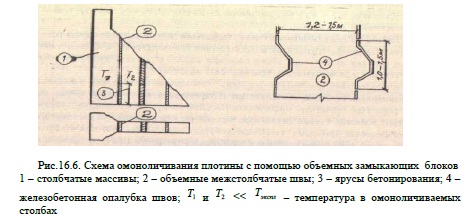

Условия, обусловливающие столбчатую разрезку с объемными замыкающими блоками, изложены выше. Суть заключается в том, что в особо суровых климатических условиях, когда среднегодовая температура значительно ниже нуля (минус 3-5°С и ниже), возникают сложности в проведении цементации промороженного бетона, поэтому между столбами в секции плотины оставляют объемные швы шириной 1,2—1,5 м. (рис. 16.6).
Омоноличивание таких швов осуществляют их бетонированием при полностью промороженном бетоне в соседних столбах.
Технология омоноличивания включает следующие элементы:
- промораживание бетона в столбах до температуры ниже среднегодовой;
- закрытие полости шва и обогрев бетонных поверхностей до положительных температур на глубину (20-30 см.), обеспечивающую гарантированный набор прочности бетона в шве при его твердении;
- подготовка блоков к бетонированию (очистка поверхности, установка КИА и др);
- бетонирование блоков соответствующим составом бетона.
Если применяют электрообогрев в швах, размораживания бетона в столбах по глубине не требуется, необходимо только обеспечить начальный поверхностный прогрев с дальнейшим электрообогревом стенок в период твердения. Такой метод омоноличивания применялся на строительстве плотин Мамаканской и Зейской ГЭС. Применение этого метода обеспечивает гарантированное качество омоноличивания.

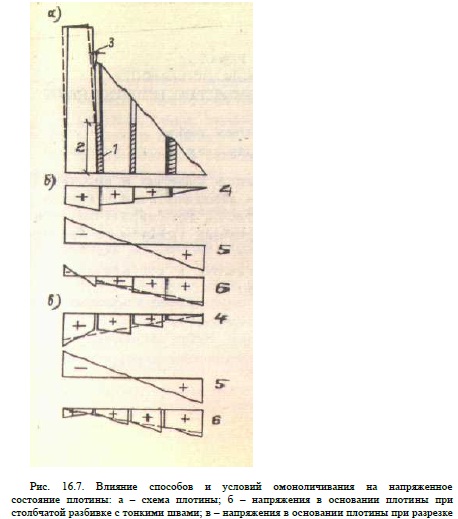

Большое преимущество этого метода - возможность целенаправленно влиять на улучшение напряженного состояния плотины путем регулирования температурного режима с обжатием столбов плотины. Обжатие столбов можно обеспечить за счет их глубокого промораживания значительно ниже эксплуатационной температуры и последующего их отогрева после омоноличивания до эксплуатационных, а также за счет специального наклона верхового столба путем целенаправленного нагрева со стороны шва (рис.16.7).
Главное требование при этом, чтобы соблюдалась допустимая неравномерность напряжений в основании столбов и отсутствовали растягивающие напряжения в основании верховой грани. Использование указанного преимущества данного метода омоноличивания при возведении плотин Мамаканской и Зейской ГЭС позволило значительно улучшить напряженное состояние верхового столба плотины и в связи с этим сократить объемы бетонных работ к пуску первых агрегатов ГЭС.
