Автомобильный транспорт
Наиболее распространенным видом внутреннего транспорта в гидротехническом строительстве является автомобильный, обладающий высокой маневренностью, универсальностью и позволяющий доставлять материалы, конструкции и другие изделия непосредственно к месту их укладки или монтажа на строительной площадке. Им осуществляется до 80% всех внутрипостроечных перевозок, в том числе объемные перевозки местных строительных материалов от карьеров и бетона от бетонного завода до мест их использования.
B настоящее время в строительстве все большее применение находят специализированные автомобили, тягачи с прицепами и полуприцепами. Для перевозки различных железобетонных конструкций и деталей применяются специальные тяжеловозы, формовозы; для транспортирования бетона и раствора — автобетоновозы, растворовозы, многие из которых оборудованы устройствами для подогрева в зимнее время. Созданы специальные автомобили для перевозки контейнеров, оборудованные для разгрузки кранами. Повышается грузоподъемность автомашин, особенно автосамосвалов. Все это способствует повышению эффективности применения автотранспорта.
По условиям погрузки и перевозки строительные грузы подразделяются:
1. Безтарные, кусковые, сыпучие и пластичные материалы (цемент, нерудные материалы);
2. Безтарные жидкие (Г.С.М.);
3. Длинномерные штучные (лесоматериал, арматура, металлопрокат);
4. Мелкоштучные материалы (кирпич, шифер);
5. Тарные среднего веса (цемент, алебастр, известь - в мешках, рубероид, гвозди);
6. Штучные большого веса (железобетонные изделия, оборудование);
7. Легковесные большого размера (столярные изделия).

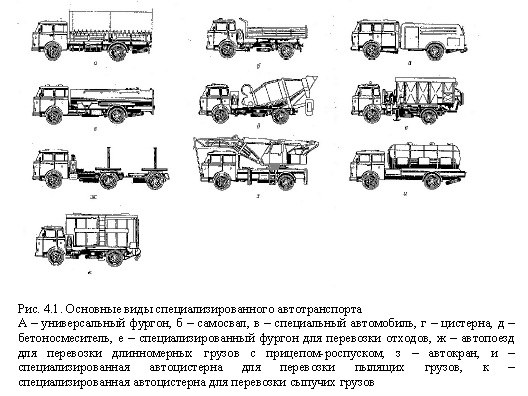

В зависимости от вида грузов для его перевозки должны предусматриваться и соответствующие виды транспорта. Основные виды специализированного автотранспорта даны на рис. 4.1.
В России в соответствии с отраслевой нормалью ОН 025270-66 действует единая унифицированная система обозначения (индексации) автотранспортных средств (АТС), которая облегчает понимание назначения автомобиля без обращения к его техническим характеристикам (табл. 4.2).
В соответствии с нормалью ОН 025 270-66 принята следующая система обозначения АТС: каждой новой модели автомобиля, прицепа и полуприцепа присваивается индекс, состоящий из ряда цифр.
Первая цифра обозначает класс АТС: по рабочему объему двигателя — для легкового автомобиля; по габаритной длине — для автобуса; по полной массе — для грузового автомобиля, прицепа или полуприцепа. Вторая цифра указывает на тип АТС: легковой автомобиль обозначается цифрой 1, автобус — 2, грузовой автомобиль или пикап — 3, седельный тягач — 4, самосвал — 5, цистерна — 6, фургон — 7, цифра 8 резерв, специальное АТС — 9.
Для прицепов и полуприцепов вторая цифра обозначает тип прицепного состава в соответствии с типом автомобиля, т.е. 1 — прицеп для легкового автомобиля, 2 — пассажирский прицеп к автобусу и т.д.
Третья и четвертая цифры индексов указывают на порядковый номер модели, а пятая говорит о том, что это не базовая модель, а модификация. Шестая цифра обозначает вид исполнения: для холодного климата — 1, экспортное исполнение климата — 6, экспортное исполнениё для тропического климата — 7.
Некоторые АТС имеют в своем обозначении через тире приставку 01, 03, 04 и т.п., что указывает на то, что модель или модификация является переходной или имеет какие- то дополнительные комплектации.
Право присвоения цифрового индекса предоставлено НАМИ.
Перед полным цифровым индексом ставится через дефис буквенное обозначение (марка) завода изготовителя (аббревиатура или условное название, например ГАЗ, ЗИЛ, КрАЗ, Урал, Москвич).

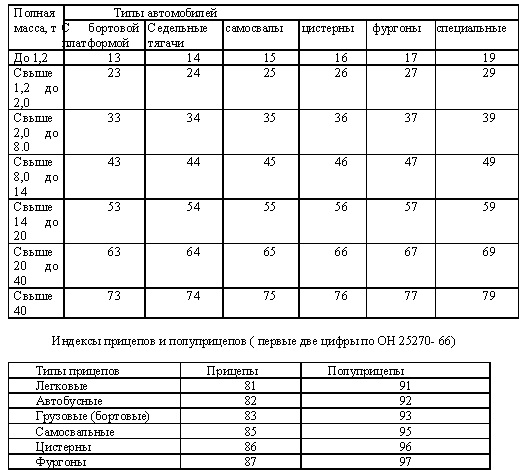

Две первые цифры индексов, присвоенных в соответствии с отраслевой нормалью грузовым (специальным) автомобилям и прицепам (полуприцепам) приведены в таблице 4.2.
Так, например, легковой автомобиль с рабочим объемом двигателя 1,288 л, выпускаемый Волжским автозаводом, обозначается ВАЗ - 2109; автобус с габаритной длиной 7,00 м, выпускаемый Павловским автобусным заводом - ПАЗ - 3205; бортовой автомобиль - тягач полной массой 15,3 т, выпускаемый Камским автозаводом, обозначается КамАЗ - 5320.
До введения в действие ОН 025 270 — 66 индексация основных моделей отечественных автомобилей, прицепов и полуприцепов производилась следующим образом: вначале ставилась марка — буквенное обозначение завода — изготовителя (ГАЗ, ЗИЛ, Москвич и т.п. ), после нее через дефис двух — или трехзначное цифровое обозначение. Например, ГАЗ — 52, Урал —375, полуприцеп ОдАЗ — 885. При этом каждый завод — изготовитель применял цифровые индексы в определенных приделах.
Так, например, Горьковский автомобильный завод использовал цифры от 10 до 100, ЗИЛ — от 100 до 200 и т.д.
Для модернизированной автомобильной техники и модификаций добавлялись буквенные обозначения или через дефис двухзначное число. Например, МАЗ — 2008, ЛАЗ — 699Р, Москвич — 412И3, ЗИЛ — 130 — 76, ГАЗ — 24 — 10.

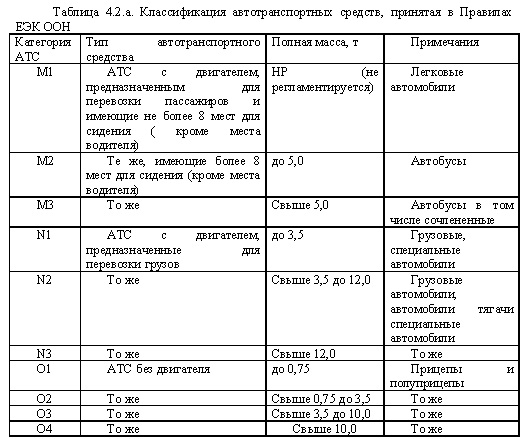

В отечественной практике, связанной с классификацией АТС, постепенно начинают использоваться обозначения, принятые в международных требованиях по безопасности (Правилах ЕЭК ООН), разрабатываемых Комитетом по внутреннему транспорту Европейской экономической комиссии ООН. (табл. 4.2.а)
Применение в отечественной практике классификации АТС, принятой в Правилах ЕЭКООН, обеспечивает единообразный и более удобный подход при рассмотрении технической документации на отечественные и зарубежные автотранспортные средства.
Характерным для гидротехнического строительства является перевозки мягкого и скального грунтов, бетонной смеси, цемента (при отсутствии железной дороги), изделий сборного железобетона, лесоматериалов, асфальта и битума. Масштабы гидротехнического строительства вызывают также необходимость в перевозке тяжеловесных, крупногабаритных и длинномерных грузов на специальных видах автомобильного транспорта с прицепами.
Тяжеловесным называется груз, который, будучи погружен в транспортное средство, вызывает превышение хотя бы одного из параметров по разрешенной максимальной массе подвижного состава (ПС) или нормативным осевым нагрузкам.
Крупногабаритными называется груз, который будучи погружен в транспортное средство, вызывает превышение хотя бы одного параметра нормативных габаритов ПС. Длинномерным называется груз, который выступает за задний борт (или границу платформы) более чем на 2 м.

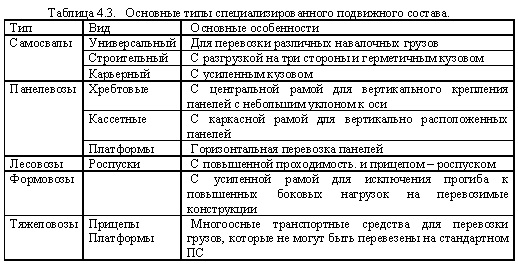

Технология грузоперевозок в строительстве отличается перевозкой массовых грузов по маятниковым маршрутам специализированным подвижными составами со стабильной технологией, строгим выполнением графиков движения, стабильностью грузопотоков (грунт, заполнители для бетона, бетонная смесь). Такая технология реализуется специализированным подвижным составом (СПС). Это позволяет четко организовать перевозки, снизить долю ручного труда на погрузо-разгрузочных работах, уменьшить нагрузку на окружающую среду и людей (пыление, испарения, ДТП и т.п.), недостатком ее является холостой обратный пробег. Основные типы СПС представлены в таблице 4.3.
Платформы Многоосные транспортные средства для перевозки грузов, которые не могут быть перевезены на стандартном ПС
Первое место по объему перевозок занимают навалочные грузы, входящие в состав земельно-скальных работ. Их объемы составляют, например, по Братскому гидроузлу 18,5 млн. м3, по Саяно-Шушенскому - 10 млн. м3, по Нурекскому с земляной плотиной - 65 млн. м3.
Для перевозки навалочных грузов, занимающих большую долю в объемах перевозок на стройках используются самосвалы или самосвальные поезда. Тип самосвала должен соответствовать особенностям перевозимого груза (табл. 4.3.). Иногда грунт перевозится автопоездами, состоящими из автомобиля-самосвала и одного-двух прицепов с разгрузкой грунта набок. Нашли на стройках применение и полуприцепы-самосвалы, представляющие собой прицеп с одноосным тягачом на пневмоходу. Они обладают высокой проходимостью и большой маневренностью, чем автосамосвалы такой же грузоподъемности.
Применяется и тракторный транспорт. Он имеет небольшие скорости, но высокую проходимость. Поэтому применяется для перемещения грунта на небольшие расстояния (в основном до 1 км) при отсутствии благоустроенных дорог, в период распутицы и на дорогах с большими уклонами.

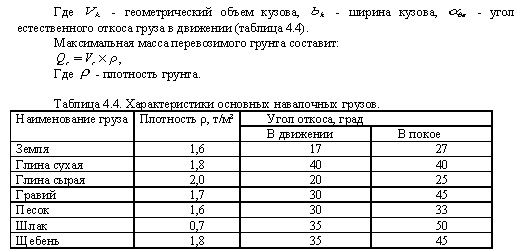

Объем навалочного груза рассчитывается по формуле, учитывающей объем «шапки», образующейся над поверхностью открытого кузова
Для рационального использования самосвалов при перевозке навалочных грузов следует соблюдать определенное соотношение между грузоподъемностью ковша экскаватора и грузоподъемностью самосвала. Они составляют: для мягкого грунта - 3, для тяжелого или смерзшегося грунта - 4, для скального грунта - 5.
Время простоя самосвалов под погрузкой или разгрузкой можно ориентировочно рассчитывать исходя из многолетней практики - 1 мин на каждую тонну груза. При погрузке вязких грузов (глина, бетон, строительный раствор) это время увеличивается в 3 раза.
Использование автосамосвалов в карьерах имеет свои особенности:
- сложные условия движения с уклонами до 8.. .10%, крутые повороты с радиусами 20...25 м.
- необходимость частого проведения технического обслуживания и ремонта в связи с тяжелыми условиями работы карьерных самосвалов.
- наличие нескольких технологических перерывов в течении смены для очистки и планировки забоя экскаватора и дорог.
- использование тяжелых самосвалов с грузоподъемностью свыше 30 тонн.
Эти особенности должны учитываться при определении производительности машин.
Второе место по объемам перевозок занимают бетонные работы. До последнего времени основным видом транспорта массового бетона на гидроузлах с бетонными плотинами являлись автосамосвалы. В последнее время с развитием техники началось применение и специализированного транспорта (автобетоновозов, автобетоносмесителей). При применении типовых автосамосвалов их кузовы приходилось переоборудовать с учетом специфики таких перевозок.
При незначительных объемах бетонных работ применяются типовые автотранспортные средства четырех видов: автосамосвалы на базе ЗИЛ-ММЗ-553, автобетоновозы, автобетоносмесители и автобадьевозы, а также специальные виды транспорта - конвейеры, бетононасосы и др. Более подробно о машинах для транспорта бетонной смеси изложено в главе 20 «Транспортирование бетонной смеси».
Для перевозки тяжелых крупногабаритных грузов используются прицепы тяжеловозы с автомобилями-тягачами. Отечественными заводами выпускаются прицепы грузоподъемностью от 12 до 60 тонн, которые транспортируются автомобилями-тягачами МАЗ-504А, КрАЗ-258, МАЗ-537Г, ТАТРА 815 ТП. С помощью прицепов-тяжеловозов перевозят тяжелые крупногабаритные металлоконструкции (обечайки турбинных водоводов, части гидротехнического и гидросилового оборудования) железобетонные балки и блоки, строительная техника (экскаваторы, бульдозеры и т.п.).
Некоторые технические характеристики отечественных автомобилей, а также самосвалов марки БелАЗ и Volvo наиболее часто используемых в гидротехническом строительстве, представлены в таблице 4.5., 4.6.
