СОВМЕСТНАЯ РАБОТА ГИДРО - И ВЕТРОЭЛЕКТРОСТАНЦИ
Исходными данными для расчета и моделирования совместных режимов работы энершкомплекса на основе В И с гидравлическим аккумулированием являются:
- статистические данные гидрологических и метеорологических наблюдений в зоне строительства;
- основные параметры водохранилища;

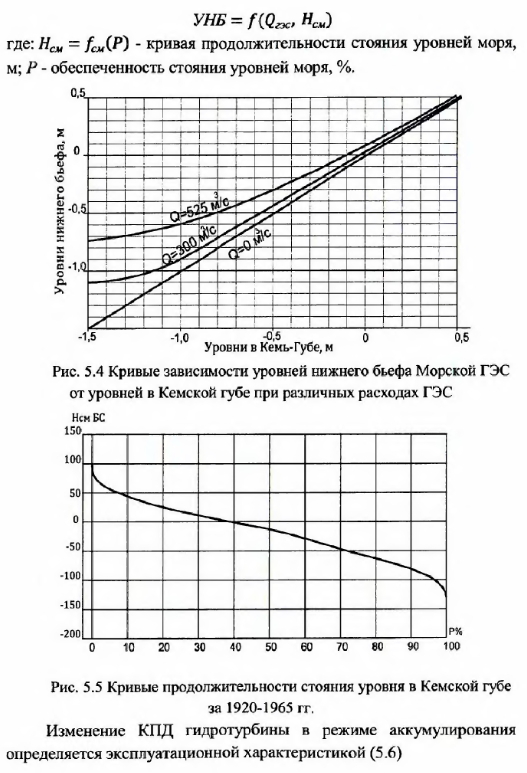

- зависимость связи расходов и уровней в нижнем бьефе, кривые продолжительности стояния уровней моря и зависимости уровней нижнего бьефа от уровней в море при различных расходах ГЭС (если НБ - море).

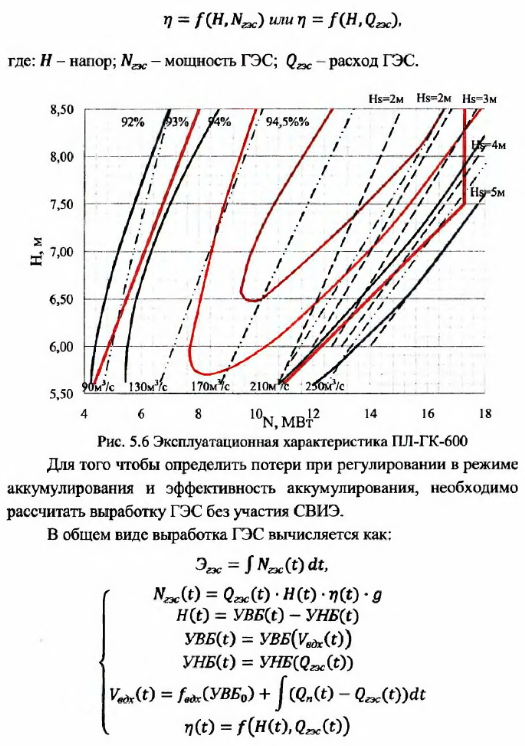

- эксплуатационная характеристика гидротурбины;
- графики характерных нагрузок потребителя или графики участия работы энергокомплекса в графике нагрузки энергосистемы.

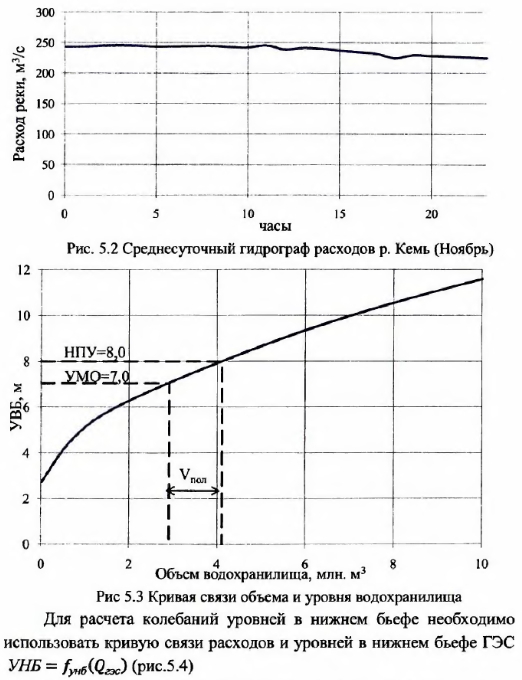

Для расчета режимов работы энергокомплекса, аналогично расчету регулирования стока с помощью водохранилища, необходимо иметь хронологический график изменения притока воды в водохранилище. Для этой цели используются гидрографы притока для разных временных промежутков Q„ = fn(t). Гидрограф притока характеризует поступление воды в аккумулятор - водохранилище ГЭС. На рис. 5.1 приведены годичные гидрографы притока реки Кемь в годовом изменении для многоводного, средневодного и маловодного годов, а на рис. 5.2 - суточный гидрограф.
Для расчета колебаний уровней в призме регулирования водохранилища между НПУ и УМО вычисляется кривая объема и уровней водохранилища Vedx = fgdx(yBB) (рис.5.3) и определяется его полезный объем Vnon = fedx{HIJV) — fgdx(YMO).
При определении оптимальных параметров и режимов работы энергокомплекса, важнейшую роль играет полезный объем водохранилища ГЭС, который возможно использовать для аккумулирования энергии ВЭС.
