Общие сведения и классификация
Каменноземляные плотины возводят из земли (грунта) и частично из каменной наброски [22].

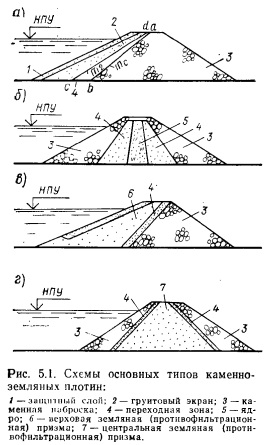

Различают следующие типы каменноземляных плотин: 1) плотины с грунтовым экраном (рис. 5.1, а); 2) плотины с ядром (рис. 5.1,6); 3) плотины с верховой земляной (грунтовой) призмой (рис. 5.1,в); 4) плотины с центральной земляной (грунтовой) призмой (рис. 5.1, г).
Земляные и каменнонабросные части каменноземляных плотин следует проектировать и строить, как указано в гл. 2...4. Главнейшей особенностью каменноземляных плотин является сопряжение земляной их части с каменнонабросной. В месте этого сопряжения приходится располагать особый элемент тела плотины в виде обратного фильтра или так называемой переходной зоны. Переходную зону тела плотины выполняют обычно из песчаного крупнообломочного грунта (карьерного или обогащенного); она имеет то же назначение, что и обратный фильтр; кроме того, она препятствует просыпанию (под действием силы тяжести) сухого мелкозернистого грунта в поры крупнозернистого грунта или камня; переходная зона (одно, двух или трехслойная) может иметь большую толщину, чем обратный фильтр; поэтому ее зерновой состав подбирают иногда с меньшей точностью.
