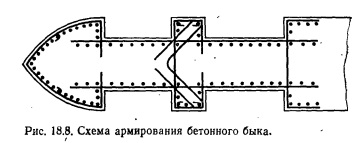

Замечания о конструкции быков и их статическом расчете


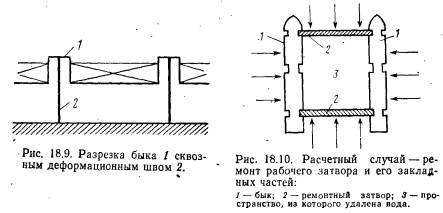

При статическом расчете быка необходимо учитывать противодавление, действующее на подошву фундамента быка, а также в расчетных горизонтальных швах. При рассмотрении 1го и 3го расчетных случаев принимается минимальная возможная вертикальная нагрузка на бык.


Расчет прочности быка ведется для ряда его горизонтальных сечений. При этом ставится условие, чтобы в этих швах отсутствовали растягивающие напряжения. Впрочем, при рассмотрении 3-го расчетного случая иногда допускают раскрытие швов на некоторую глубину.

Устойчивость быков при рассмотрении 1го расчетного случая проверяют только на сдвиг. Дополнительно проверяют местную прочность быков.

Различают два типа устоев: 1) раздельный устой, с помощью которого водосливная часть плотины отделяется: а) от глухой бетонной части плотины; б) от какоголибо сооружения, например от здания ГЭС и т. п.; 2) так называемый сопрягающий устой, с помощью которого водосливная плотина сопрягается: а) с земляной плотиной; б) с берегом, причем в этом случае мы получаем сопрягающий береговой устой.

Основное назначение устоев — выполнять те же функции, что выполняют быки в отношении затворов, мостов и подъемных механизмов; в связи с этим очертания верха устоя (в виде сбоку) оказывается примерно таким, же, как и очертания верха быка. Дополнительно раздельный устой должен предохранять от подмыва водой, сливающейся с плотины, соседнее сооружение, а сопрягающий устой — обеспечивать надежное сопряжение водосливной плотины с берегом или земляной плотиной и защищать от подмыва их в нижнем бьефе.

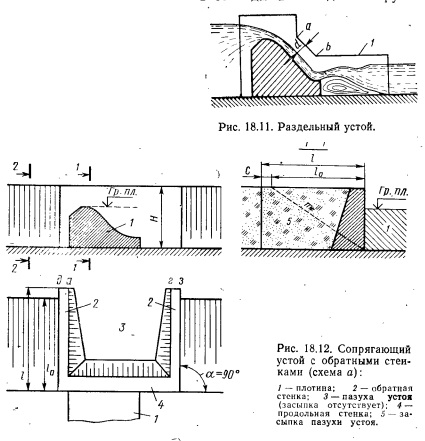

Раздельный устой представляет собой по существу полубык. Отличие раздельного устоя от полубыка заключается в следующем (рис. 18.11): а) низовая часть 1 устоя удлиняется (по сравнению с быком), чтобы защитить от подмыва соседнее сооружение; б) грань ab устоя всегда должна располагаться выше свободной поверхности струи на водосливе (на l...l,5 м).

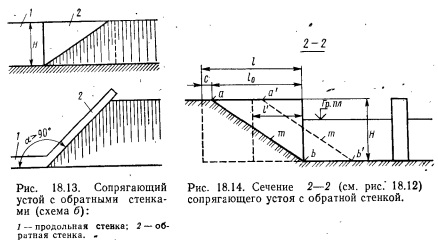

Такой устой сооружают по одной из двух схем: по схеме а (рис. 18.12) обратные стенки 2 составляют (в плане) с продольной стенкой 4 устоя углы а = 90°; по схеме б (рис. 18.13) обратные стенки 2 составляют (в плане) с продольной стенкой 4 углы а>90° (причем стенка 2 в некоторых случаях может быть не прямолинейна в плане, как показано на рисунке, а криволинейна).


Из приведенной формулы ясно, что длина обратных стенок зависит от заложения откоса /о Для сокращения длины обратной стенки I до I (рис. 18.14) ирогда «вдвигают» земляной откос в водосливной пролет (т. е.. вместо откоса ab назначают откос аЬ). Чтобы такой «вдвинутый» откос не размывался водой, он должен быть покрыт креплением.


Линию абвг (см. рис. 18.12), ограничивающую устой с внутренней стороны (со стороны засыпки пазухи устоя), называют подземным контуром устоя; линию дежз, ограничивающую устой снаружи, называют внешним контуром устоя.

Подземный контур устоя омывается безнапорным фильтрационным потоком, возникающим в береге (в обход плотины). Внешний контур устоя омывается обычным (поверхностным) потоком воды, протекающей через крайнее отверстие плотины.


1. Устой с откосными крыльями (в частности, с «ныряющими крыльями», получающимися, когда их гребень уходит под боду). Откосные крылья в плане могут быть прямолинейными (как показано на рис. 18.15) или криволинейными.

2. Устой с косыми плоскостями (часто применяемый в случае небольших подпорных сооружений на каналах). Косой поверхностью (рис. 18.16) является несколько криволинейная (не пло ская) поверхность abed, которая строится следующим образом: намечают два прямолинейных отрезка аЬ и dc, лежащих на разной высоте; далее намечают прямую тп, лежащую в поперечной (по отношению к каналу) вертикальной плоскости; прямая тп, скользя по направляющим ab и dc, описывает искомую косую плоскость. Часто применяются устои комбинированного типа, когда, например, в верховой части устоя имеется обратная стенка, а в низовой, откосное крыло и тому подобное. В случае скальных берегов конструкция устоя упрощается: здесь устой обращается в вертикальную (продольную) бетонную стенку с короткими обратными крыльями, врезанными в скалу.В некоторых случаях продольную стенку укрепляют анкерами, заделанными в скальный берег.

3. Пример устоя, сопрягающего бетонную плотину с земляной. На рис. 18.17 приведен пример устоя, сопрягающего бетонную плотину с земляной. В верховой части устоя имеется обратная стенка; в низовой — откосное крыло. Верховой откос плотины «вдвинут» в первый. пролет бетонной плотины. Заметим, что центр 01 должен лежать за пределами подошвы низового откоса земляной плотины. При проектировании рассматриваемого узла приходится решать вопрос о сопряжении дренажной земляной плотины и бетонной, а также вопрос о сопряжении противофильтра ционных устройств земляной плотины с бетонным устоем. В некоторых случаях понур 10 бетонной плотины приходится подводить под конус 11 земляйой плотины.



Уширенный гребень земляной плотины в месте примыкания ее к бетонной иногда используют для хранения ремонтных заграждений отверстий бетонной плотины.

На рис. 18.17 показан случай, когда водосливный фронт бетонной плотины расположен примерно по линии уреза воды верхового откоса земляной плотины. Дорога, пролагаемая по гребню земляной плотины, имеет,повороты. Иногда эту дорогу проектируют прямолинейной в плане, причем бетонную часть сооружения несколько выдвигают в область верхнего бьефа.

Гидротехнические сооружения. Учеб. пособие для студ. гидротехн. спец. вузов. В 2-х ч. — 2-е изд., перераб. и доп. Ч. II. Водосливные плотины. — М.: Агропромиз- дат, 1985. — 302 с.

??????????
