Концевое устройство рисбермы

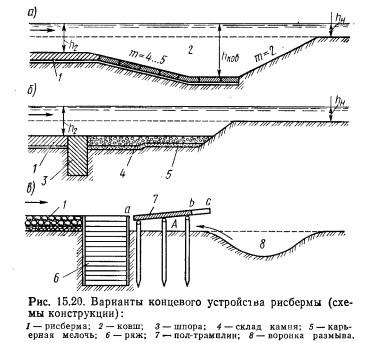

Стремясь к более экономичному решению, длину рисбермы часто сооружают несколько короче расчетной, допуская некоторый размыв за рисбермой. При проектировании такой укороченной рисбермы в конце ее создают специальное концевое устройство (рис. 15.20).

1. Устройство ковша. Определяют глубину возможной воронки размыва за намеченной укороченной рисбермой (см. § 15.2). Далее на эту глубину в конце рисбермы делают выемку грунта — создают так называемый ковш, причем внутренний откос и дно ковша соответствующим образом укрепляют (рис. 15.20, а). Коэффициент для внутреннего откоса принимают т=4...5; коэффициент для наружного откоса обычно принимают т = 2,0.

2. Устройство шпоры. В конце укороченной рисбермы делают шпору на глубину, равную возможной глубине воронки размыва (рис. 15.20,6). Шпора может быть выполнена в виде армобетонно го зуба, шпунтового ряда, ряжей или ячеистой шпунтовой конструкции. Чтобы уменьшить глубину воронки размыва, непосредственно за шпорой устраивают «склад» камня в виде каменной на бр оски. При размыве русла камень будет опускаться и прикрывать внутренний откос и дно воронки размыва, защищая их от дальнейшего размыва.
3. Устройство полатрамплина. В конце укороченной рисбермы (а иногда и в конце водобоя) (рис. 15.20, в), заканчивающейся, например ряжем, устраивают так называемый полтрамплин в виде щита ас. Этот щит может быть установлен на сваях или прикреплен шарнирно в точке а к ряжу в виде деревянного плота. Сам щит выполняют, например, из деревянных брусьев, причем часть брусьев (через один) делают короче, благодаря чему концы брусьев образуют как бы гребенку Ьс. Поток, сходя со щита, расщепляется на отдельные струи и попадает в нижний бьеф. Под расщепленной струей образуется валец с горизонтальной осью, при этом1 придонные скорости вальца оказываются направленными в сторону плотины. В результате область А под щитом заносится грунтом; этому способствует то обстоятельство, что благодаря эжекции вода засасывается струей изпод щита в отверстие, расположенное в точке а. Что касается воронки размыва, то, как видно, она располагается на безопасном расстоянии от плотины.
