Безвакуумная водосливная стенка нормального очертания с низким уступом

Водосливная стенка с низким уступом (см. рис. 14.1,6) отличается от безвакуумной водосливной стенки нормального очертания (см. рис. 14.2) только наличием уступа 2. Как известно из курса гидравлики, в случае плотины с низким уступом могут иметь место три.разных режима сопряжения бьефов: донный; поверхностный с незатопленной струей (см. рис. 14.1,6); поверхностный с затопленной струей.


Уступ проектируют, исходя из того, что высота уступа а и угол 0 наклона носка 1 к горизонту (см. рис. 14.1,6) должны быть подобраны так, чтобы при сбросных ледовых расходах воды Q (см. § 13.5) и соответствующих им уровнях воды в нижнем бьефе (во время сброса льда в нижний бьеф) получился поверхностный режим с незатопленной струей. Выдвигая такое требование, имеют в виду, что в случае донного режима льдины могут ударяться о дно и разрушать его крепление; в случае же поверхностного режима с затопленной струей льдины, попав в валец воды, образующийся на носке, могут ударяться о сливную поверхность но.ска и повреждать ее.

Учитывая сказанное, общий ход расчета уступа плотины (определение высоты его а и угла 0) может быть намечен следующий: 1) устанавливают минимальный и максимальный ледовые расходы устанавливают отвечающие им уровни воды нижнего бьефа УНБ УНБЛ; 3) предполагают, что уступ отсутствует, тогда для этих условий определяют отметку поверхности крепления дна нижнего бьефа VKp; при этом расчете, стремясь получить в нижнем бьефе затопленный прыжок, степень затопления его назначают несколько повышенной, например равной 1,2; 4) исходя из установленных выше значений Q, УНБЛ, VKp и задавшись углом 0 (неболее 10...15°), находят необходимое значение а Иногда для исходных данных, отмеченных выше в пп. 1...3, не удается найти значение а, обеспечивающее требуемый режим. В этом случае от уступа приходится отказываться.

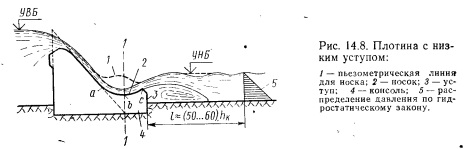

В конструктивном отношении уступ плотины должен быть намечен так, чтобы полученный профиль плотины увязывался с теоретическим треугольным профилем ее (см. рис. 14.1,6) или имел консоль 4, как показано на рис. 14.8. В последнем случае приходится рассчитывать прочность консоли 4, рассматривая сечение 1—1. Иногда в подобных случаях по этому сечению устраивают деформационный шов (отрезая им консоль от тела плотины). Выше рассматривался гладкий цилиндрический носок abc. В практике плотиностроения, стремясь улучшить гидравлические условия сопряжения бьефов, низкие уступы делают иногда с гладкими нецилиндрическими (рассеивающими) носками или с носками, имеющими зубья.

Гидротехнические сооружения. Учеб. пособие для студ. гидротехн. спец. вузов. В 2-х ч. — 2-е изд., перераб. и доп. Ч. II. Водосливные плотины. — М.: Агропромиз- дат, 1985. — 302 с.

??????????
