Шугосбросы

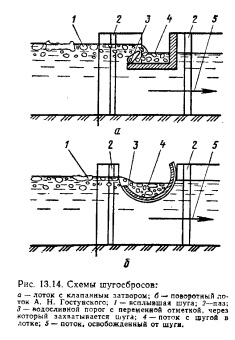

Шугосбросами называют конструкции, собирающие шугу и отводящие ее в НБ, ниже створа водопропускного сооружения. В зависимости от интенсивности шугохода, расходов воды и других конкретных условий на каждом гидроузле подбирают наиболее рациональную технологию сброса шуги. Полезным бывает дополнительный подбор уровней для лучшего сосредоточения кристаллов шуги в поверхностном слое. Подбирают такую отметку порога водослива шугосброса, которая обеспечивает максимальный захват шуги с минимальными удельными затратами воды. Отметку переливного порога изменяют либо изменением наклона полотнища клапанного затвора (рис. 13.14,а), либо поворотом с помощью гидравлического привода цилиндрического лотка шугосброса А. Н. Гостунского (рис. 13.14,6), либо закладкой шандор в других конструкциях.

В шугосбросных лотках вода с шугой движется поперек основного течения потока, для чего дну длинных лотков (более 10 м) надо, придать уклон.


В каждом пролете лотки можно устанавливать ступенчато (со снижением по ходу) для обеспечения пропуска потока с переменным расходом воды из условия неподтопления шугоприемной кромки водослива (для сохранения равных условий приема шугового потока по длине лотка).

Для пропуска шуги и других немассивных ледовых образований 1...2 затвора водосбросных отверстий делают переливными (сдвоенный затвор, затвор, оборудованный сливным клапаном, и т.д.).

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.

??????????
