Противофильтрационные уплотнения

Основные требования к уплотнениям: герметичность, долговечность, износоустойчивость, малое сопротивление движению затвора, ремонтопригодность, динамическая устойчивость (устойчивость против незатухающих автоколебаний при протечке), непо- вреждаемость щелевой кавитацией, хорошие демпфирующие свойства по отношению к вибрации всего затвора.

Горизонтальные уплотнения. Они делятся на верховые (по верхней кромке глубинных затворов) и донные обтекаемой формы с минимальной шириной нижней площадки для уменьшения вибрации, давления воды на затвор и невозможности образования вакуума и присоса затвора.

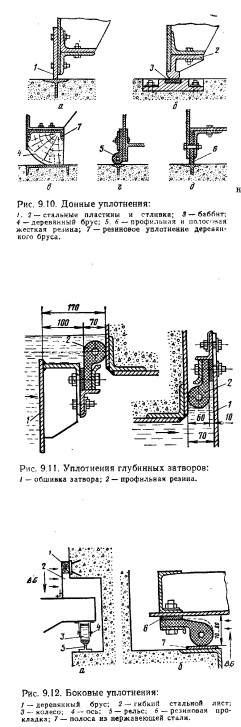

Донные уплотнения из дерева приведены на рисунке 9.10.

В часто действующих затворах (при угрозе истирания бруса) применяют уплотнение в виде стальной пластины или отливки, упирающейся в полосу мягкого металла. Наиболее широкое применение для донных (и других уплотнений), получили износоустойчивая и морозоустойчивая резина, полосовая или специального профиля, обеспечивающая более качественную защиту от фильтрации; при применении резины предусматривают специальные закладные части в бетоне сооружения, на которые опирается затвор, обеспечивая прижатие резины с допустимой деформацией. Уплотнение по верхней кромке затвора выполняют из профильной резины (рис. 9.11).

Боковые уплотнения. Их располагают перед обшивкой; они прижимаются к закладной части давлением воды. Уплотнения бывают в виде гибкого металлического листа толщиной 2...5 мм и шириной 150...300 мм (рис. 9.12,а), полосовой, прикрепленной к гибкому стальному листу, или профильной резины, прикрепленной к затвору (рис. 9.12, б).

В затворах сетевых сооружений применяют уплотнения из листовой резины, брезента, резиновых трубок, прорезиненной ткани. Резиновые уплотнения отличаются значительными сопротивлениями движению, подвержены климатическим воздействиям. Элементы уплотнений изготавливают также из полиэтилена высокого дав-

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.

??????????
