Консольные перепады

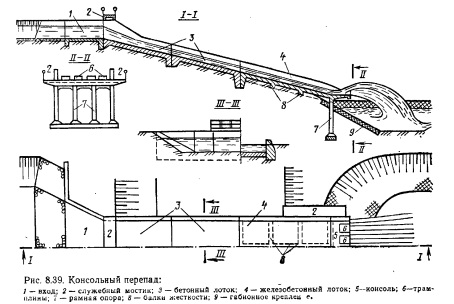

Конструктивно консольный перепад (рис. 8.39) представляет собой быстроток, концевая часть которого выполнена в виде консоли (консольного свеса). Сопряжение бьефов в концевой части осуществляется по типу отброшенной струи с гашением энергии потока в воронке размыва. Целесообразность применения такого перепада (вместо конкурирующего с ним быстротока или ступенчатого перепада) устанавливают по результатам технико-экономического сравнения вариантов. Входная и транзитная части консольного перепада по конструкции мало отличаются от аналогичных частей быстротоков. Конец быстротока у консольных перепадов устраивают в виде лотка, размещенного нал землей на заглубленных в грунт опорах. Лоток завершается консольным участком (консольным свесом), также расположенным на опорах.


Для обеспечения необходимого отлета струи консоль выполняют горизонтальной или с обратным уклоном. Конструктивно консоль представляет собой железобетонный лоток, жесткость которого обеспечивается специальной системой продольных и поперечных балок, связанных с дном и бортами. Служебные мостики могут быть расположены по бокам бортов в виде боковых консольных свесов. В связи с тем что борта лотка выполняют как несущие балки, их верхние и нижние торцы делают с армированными утолщениями — балками. Для уменьшения удельных сбросных расходов консоли выполняют расширяющимися в плане, с расщепителями, растекателями или направляющими стенками. Опоры консольных свесов представляют собой систему железобетонных колонн или свай, заложение фундаментов или башмаков которых назначают с учетом предполагаемой глубины воронки размыва. При проектировании концевой части консольных перепадов необходимо предусматривать различные мероприятия, снижающие размыв и повышающие надежностъ ее работы. Разработаны типовые проекты консольных перепадов, которые широко применяют в водохозяйственном строительстве (рис. 6.8, в).

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.

??????????
