ВОДОЗАБОРНЫЕ СООРУЖЕНИЯ И ВОДОВЫПУСКИ
ВОДОЗАБОРНЫЕ СООРУЖЕНИЯ НС
Водозаборные сооружения предназначены для подачи вод из водоисточника к насосам в соответствии с графиком потребления. Они должны предотвратить попадание в систему насосов мусора, шуги и рыбы. По отношению к НС водозаборное устройство может быть совмещенное или раздельное. Совмещение водозаборного устройства с НС удобно в эксплуатации, но не всегда экономично. В этом случае водозабор и НС1 располагаются раздельно и соединяются водопроводящим сооружением.

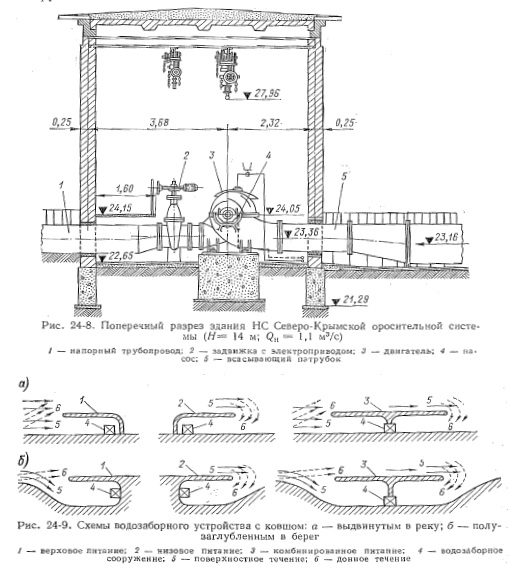

При тяжелых условиях работы водозабора (большое количество наносов, тяжелые ледовые и шуговые условия) рекомендуется [24-1] применение водоприемных ковшей. Схемы водозаборного устройства с ковшом приведены на рис. 24-9. Ковши с верховым питанием применяются при значительном количестве влекомых (донных) наносов, а с низовым питанием — при тяжелых ледовых и шуговых условиях. Комбинированное питание применяется при особо тяжелых условиях водозабора (наносы, лед, шуга).
Согласно СНиП [24-4] водозаборы подразделяются также на бесплотинные и плотинные. Бесплотинным называется водозабор, в котором вода из реки поступает в подводящее сооружение при естественных уровнях воды. Плотинные водозаборные сооружения создают для обеспечения уровней в водоисточнике, при которых гарантируется забор воды, согласно графику водоподачи. В плотинных гидро-узлах наиболее распространены водозаборы со шлюзами-регуляторами. Конструкции водозаборов при подаче воды в каналы весьма разнообразны.
Крупные и средние НС первого подъема обычно имеют береговые водозаборы. Причем совмещение водозабора с НС следует применять, когда отметки заложения фундамента водозаборного сооружения и здания НС практически одинаковы или если отсутствует необходимость уменьшения водоприемного фронта и аванкамеры. Быки водозабора могут иметь два паза, или один, в который поочередно уста-навливаются сороудерживающая решетка и ремонтный затвор.

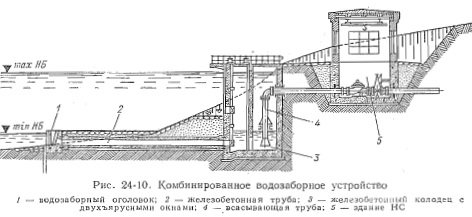

Водозаборы совмещенного типа просты по конструкции и удобны в эксплуатации. Отдельно стоящие водозаборные сооружения рекомендуется применять, если имеется возможность существенно повысить отметку фундамента здания НС или когда надо сократить ширину аванкамеры. Если водозаборные сооружения трудно расположить на берегу, то их возводят в русле реки или в водохранилище. Существуют и комбинированные водозаборы (рис. 24-10), состоящие из сооружений на берегу и удаленных от берега оголовков, работающих при минимальных уровнях воды в источнике.
При заборе воды из тупикового канала перед НС устраивают аванкамеру. Она обеспечивает более равномерный забор воды насосами. Строительные нормы [24-1] рекомендуют назначать для аванкамеры центральный угол конусности — 40—45°, а уклон дна в сторону водоприемника не более 0,2. Скорость подхода воды к водозаборным оголовкам составляет менее 1 м/с. Дно и откосы аванкамеры крепятся железобетонными плитами или каменной отмосткой.
Следует особо подчеркнуть, что водозаборные сооружения НС должны быть оборудованы рыбозащитными устройствами. Проектирс ванне рыбозащитных сооружений необходимо вести в полном соответ ствии с техническими условиями и нормами с учетом научных исследований и опыта эксплуатации подобных объектов.
Водовыпускное- сооружение сопрягает напорный трубопровод с от водящим каналом. Оно должно обеспечивать минимальные потери кинетической энергии потока и предотвращать обратный ток воды при выключении агрегатов. Если НС подает воду в несколько каналов, тс водовыпускное сооружение распределяет воду между ними.
Применяются следующие основные типы водовыпускных сооружений: сифонный (рис. 24-11); прямоточны й с быстродействующим затвором (см. рис. 24-6); сливной (полигональный).
Сифонный водовыпуск снабжается клапаном срыва вакуума, который при остановке агрегата открывается и впускает в сифон воздух. При этом сифон разряжается и предотвращает обратный ток воды из напорного бассейна. Применяются различные конструкции гидравлических, механических, электромагнитных и других типов клапанов срыва вакуума.
Водовыпускное сооружение прямоточного типа имеет трубу (или камеру) для впуска воздуха при отключении агрегата и закрытии быстродействующего затвора.
Сливные (полигональные) водовыпуски просты по конструкции и надежны в эксплуатации. Однако из-за значительных потерь напора на средних и крупных НС они применяются редко. Методы расчета и условия проектирования водовыпускных сооружений даны в [11-1].
