ОПРЕДЕЛЕНИЕ ГАБАРИТОВ И МАССЫ ГИДРОГЕНЕРАТОРОВ
Габариты гидрогенераторов определяются значениями ГГ и It, которые обычно измеряются в метрах: ГГ-—внутренний диаметр сердечника статора (диаметр расточки статора), lt — высота активной стали статора. ;
Главные размеры определяются электромеханическими расчетами по величинам 5, п, требуемому маховому моменту М и допустимой окружной скорости v на полюсах ротора при разгоне машины. На предварительных стадиях проектирования ГЭС ориентировочные главные размеры гидрогенератора принимаются по таблицам заводов с корректировкой размеров по мощности и частоте вращения.
При одинаковой частоте вращения и одинаковом Dвысоту активной стали lt изменяют пропорционально мощности S машины где lt и S — соответственно высота активной стали и мощность исходного генератора.
Если проектируемый генератор отличается от табличного мощностью и частотой вращения, то, приняв S>г- ближайшей подходящей машины по таблицам, определяют приближенное значение высоты активной стали по формуле
Наружный диаметр активной стали, в см, Da~Эг+ (50-60).
Диаметр корпуса статора DCT (1,07 с-1,1) Da.

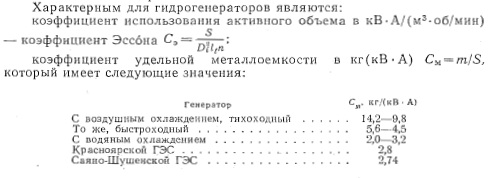

Высота генератора зависит от принятых типа конструкции и схемы возбуждения. Масса генератора зависит от мощности, частоты вращения, типа конструкции, системы охлаждения. Ориентировочно масса генераторов определяется по кривым или таблицам ЛНПО «Электросила» имени С. М. Кирова.
