КОМПОНОВКА ЗДАНИЙ НС
Здание НС предназначено для размещения в нем насосов, двигателей и вспомогательного оборудования. Тип и конструкция здания НС должны обеспечивать надежную и удобную эксплуатацию всего оборудования. Конструкция здания НС существенно зависит от типа насосного оборудования и его компоновки.
Здание, крупной ITC можно разделить на две основные части— подземную (иногда подводную) и наземную — верхнее строение. В подземной части здания НС располагается водозабор, всасывающая труба, насос и его отвод, переходящий в трубопровод, а также значительная часть вспомогательного оборудования станции. Подземная часть воспринимает все внутренние и внешние статические и динамические нагрузки и перед,ает их на основание сооружения. Она может иметь различную конструкцию в зависимости от типа станции, ее оборудования, заглубления и геологических условий основания. Если здание НС располагается на нескальном основании, то оно имеет массивную армированную фундаментную плиту. При размещении здания на скальных грунтах толщина фундаментной плиты уменьшается и упрощается ее армирование.

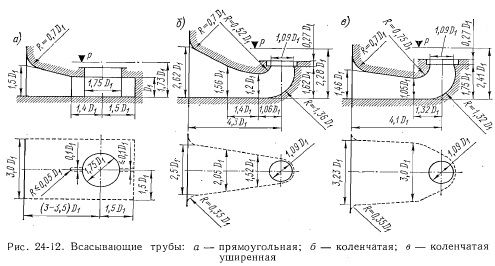

Габариты подземной части здания НС с вертикальными осевыми, диагональными и центробежными насосами в значительной мере зависят от конструкции всасывающей трубы. Всасывающие трубы вертикальных насосов показаны на рис. 24-12.
Всасывающие трубы прямоугольного типа (рис. 24-12; а) рекомендуются для насосов с D, а для крупных насосов применяются трубы коленчатого типа (рис. 24-12, б, в). По согласованию с заводом- изготовителем насосов, разрешается днище всасывающей трубы выполнять с подъемом в сторону водозабора, с целью уменьшения заглубления его и аванкамеры.
В массивной фундаментной плите устраивают галереи систем осушения проточного тракта. В пределах подземной части размещаются системы водоснабжения, подачи сжатого воздуха, проходят маслопроводы. В помещениях над всасывающими трубами крупных НС иногда размещается электрическая часть.
Подземная часть НС обычно выполняется из монолитного железобетона, однако в последние годы и в ней стали применяться сборные элементы. Подземную часть здания необходимо защитить от возможной фильтрации воды. Для отвода дренажных вод у здания укладывают дренаж, соединяя его с НБ. В подземной части устраиваются дренажная система помещений. Вертикальные насосы устанавливают на железобетонные элементы подводной части здания, и крепят с помощью болтов. Вертикальные электродвигатели обычно устанавливаются на междуэтажном перекрытии, отделяющем подземную часть здания от верхнего строения. При расчете опорных конструкций двш гателей следует учитывать не только статические и динамические нагрузки, передающиеся от агрегата в период его нормальной эксплуатации, но и аварийные, создаваемые коротким замыканием. Опорные конструкции крупных агрегатов (фундаменты) обычно выполняются рамными или цилиндрическими. Горизонтальные центробежные насосы с двигателями, как правило, устанавливают на индивидуальные фундаменты. Фундаменты агрегатов и здания НС изолированы. При сопряжении фундамента с полом делается осадочный шов.
Верхнее строение здания НС может быть выполнено полногабаритным или пониженным.
В условиях умеренного и мягкого климата возводятся открытые НС без верхнего строения. Однако этот тип зданий НС пока еще не получил широкого распространения. Верхнее строение представляет собой обычное промышленное здание. Несущий каркас его выполняется железобетонным или металлическим. Чаще в его строительных конструкциях используется железобетон. Колонны каркаса опираются на бетонный массив. Шаг колонн зависит от размеров здания, грузоподъемности крана и требований СНиП. В местах разрезки здания швами устанавливаются сдвоенные колонны. Балки или фермы верхнего перекрытия выполняются также железобетонными или металлическими. Стены здания возводятся из стеновых панелей или кирпичной кладки. Большое внимание необходимо уделять архитектурному оформлению зданий НС и гармонии его с окружающим ландшафтом.
