ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДЕРИВАЦИОННОГО КАНАЛА
В зависимости от режима работы ГЭС в деривационном канале может быть установившееся и неустановившееся движение воды. Различают два вида установившегося движения: равномерное и неравномерное плавно изменяющееся.
При равномерном движении существует связь между средней скоростью воды v, уклоном дна i и гидравлическим радиусом живого сечения канала R, называемая формулой.

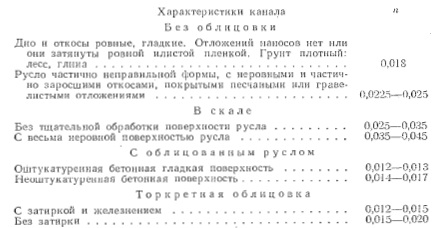

По исследованиям Г. К. Лоттера, дл = 0,010—0,013, если ледооб-разование происходило при малых скоростях о<0,6 м/с. Когда в период ледостава 0,60 м/с. Присутствие шуги в потоке в расчетах непосредственно учесть невозможно, поэтому, наличие шуги в канале учитывается увеличением коэсЬсЬициента пл до 0,017—0,020.
Окончательному назначению коэффициента шероховатости канала при проектировании деривации должен предшествовать анализ возможных изменений условий эксплуатации установки в целом и способов ее возведения.
Из формулы Шези можно определить уклон канала, необходимый для пропуска расчетного расхода Qp в условиях равномерного движения. Помня, что v = Q/со, получим
Для построения продольного профиля свободной поверхности воды при Q=Qp следует проводить гидравлический расчет канала при неравномерном движении. Наиболее общим способом является способ Чарномского, основанный на применении уравнения Бернулли.
Этот способ позволяет построить кривую подпора при Q
Построение кривой критических глубин hKp = f(Q) производится по уравнению
Расчет канала при неустаиовившемся движении воды производится для назначения незатопляемых отметок берм и некоторых других целей (см. § 18-3).
