Интересные и нужные сведения о строительных материалах и технологиях


Требования к материалам для изготовления КДК

В качестве основных материалов для изготовления КДК используются: пиломатериалы хвойных пород (сосна, ель); синтетические водостойкие клеи; защитные составы.

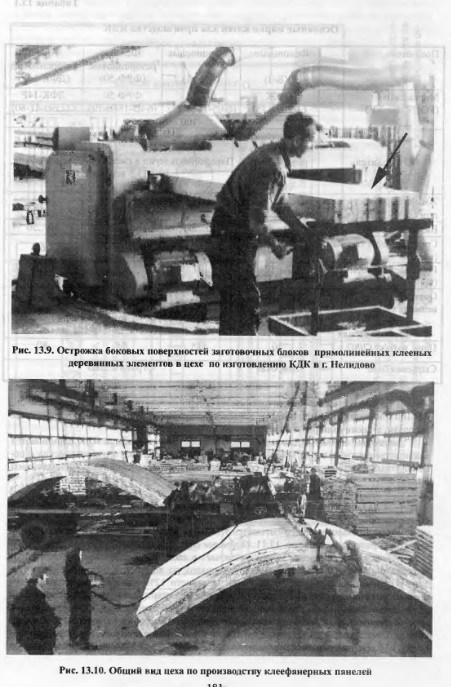

Пиломатериалы. Для изготовления несущих КДК пригодны хвойные пиломатериалы 1, 2 и 3~го сортов, с влажностью 10± 2%, длиной от 2 до 6,5 м. Толщина слоев (заготовок) после острожки для прямолинейных элементов должна быть не более 32... 34 мм, для армированных элементов не более 42 мм, для гнутоклеёных (криволинейных) элементов толщина слоев (16...32 мм) зависит от внутреннего радиуса кривизны элемента.

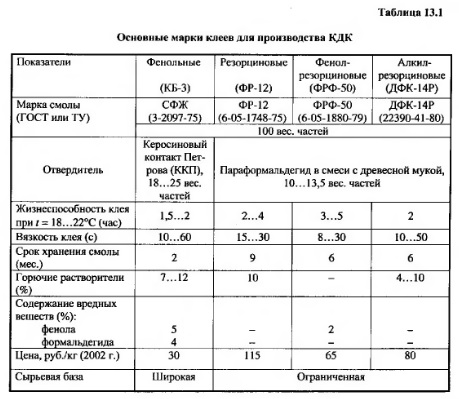

Синтетические водостойкие клеи. Основные характеристики водостойких синтетических клеев, используемых в производстве КДК, приведены в табл. 13.1. В состав любого клея входят следующие компоненты: смола, отвердитель, наполнитель и технологические добавки. Все клеи классифицируются по типу смолы. В основном используются фенолформальдегидные смолы и их сочетания. Для изготовления армированных КДК применяются эпоксидно-песчаные составы.

Важнейшими технологическими характеристиками клеев являются: вязкость, рабочая жизнестойкость - время, в течение которого клей имеет заданные пределы вязкости, и время отверждения (полимеризации). Процесс приготовления клея заключается в перемешивании его компонентов. Вначале в клеемешалку загружают смолу, перемешивают ее, затем вводят отвердитель, наполнитель и технологические добавки и перемешивают еще 10 мин. Лопасти клеемешалок должны вращаться со скоростью 60 об/мин. При приготовлении клея происходит повышение его температуры за счет экзотермических реакций, поэтому клеемешалки делают с охлаждающей водяной рубашкой. Приготовление клея производится в специальном помещении - клееприготовительном отделении, оборудованном местной вытяжной вентиляцией. Необходимо отметить, что приготовление клея - трудоёмкая и ответственная операция, выполнять которую должны только грамотные, хорошо подготовленные работники. В начальный период освоения в производстве КДК широко использовался клей марки КБ-3, как наиболее дешевый и достаточно надежный при соблюдении всех требований технологического процесса. Однако клей КБ-3 имеет много недостатков: малый срок хранения смолы, нестабильность свойств, токсичность, трудность очистки оборудования от остатков клея и др. Опыт применения этого клея показал, что даже незначительные отклонения от требуемых техническими условиями режимов приготовления и использования клея приводят к появлению расслоений по клеевым швам в процессе эксплуатации конструкций, снижению их надежности и долговечности.

В настоящее время практически повсеместно используется клеи марок ФРФ-50, ФР-100 и их модификации, которые по основным параметрам не уступает зарубежным аналогам, а также импортные клеи, в основном немецкие.

Защитные составы. Для защиты от увлажнения и загнивания КДК применяются в основном пентафталевые эмали типа ПФ-115. Характеристики антисептических и огнезащитных материалов, их марки, составы и способы применения подробно изложены в главе 12.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????

??????? ?.?., ??$B!`(B?????? ?.?., ??????? ?.?., ?????????????? ???????????

?????? ?.?., ???????????? ??????????? ?????????? ????????????

?.?. ???????, ????????????? ???????????

?.?. ???????, ???????? ?????? ?? ??????? ???????????

?. ???????, ????????$B!`(B????? ???????????? ???????????

???????? ?.?., ??????????? ?.?., ???????? ?.?., ???????????????? ?????????? ???????????

?.?. ???????, ?????????? ???????????

?.?. ?????????, ?. ????, X. ???????, ????? ???????????? ?????

?.?. ???????, ?????? ???????

?????? ?.?., ??????????: ??? ??? ???????? ? ??? ??? ??$B!`(B?????

?. ????????, ???????????? ????????????? ???????????? ??????

?.?. ???????, ?????????????$B!`(B????? ?????????

?.?. ???????, ????????? ??????????$B!`(B?????? ? ?????????????????? ?????????????

??????????$B!`(B????? ??????????. $B!_(B. I. ?????? ???????

??????????$B!`(B????? ??????????. $B!_(B. II. ??????????? ???????

???????????? ??????????$B!`(B????? ?????

?.?. ???????, ??????????$B!`(B????? ??????????

?. ?. ????, ????????????????

????????????$B!`(B????? ??????????????? ???????

????????????? ?????????????? ???????

????? ? ???????????, ????????? ??????

??????????? ????????? ? ??????????? ???????? ??????????
