Особенности работы сжато-изгибаемых элементов

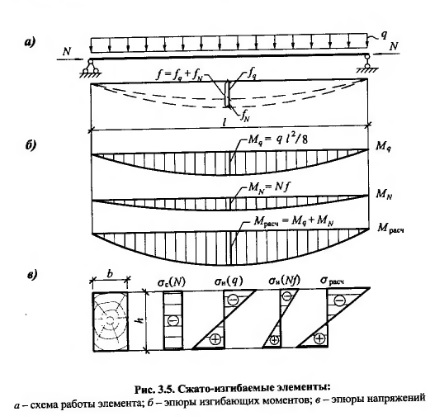

Схема работы сжато-изгибаемых элементов, эпюры изгибающих моментов и нормальных напряжений по высоте поперечного сечения элемента даны на рис. 3.5.
Сжато-изгибаемымн (или внецентренно-сжатыми) называются элементы, находящиеся под одновременным воздействием продольной сжимающей силы и изгибающего момента. Такое сложное напряженное состояние элементов возникает в следующих случаях: при совместном действии продольной силы и поперечной нагрузки; при внецентренном приложении продольной силы; при несимметричном ослаблении поперечного сечения сжатого элемента; в сжатых криволинейных элементах (в верхних поясах сегментных ферм).
Максимальные сжимающие напряжения возникают в крайних волокнах сечения в зоне действия расчетного изгибающего момента. Разрушение сжато-изгибаемого элемента начинается с потери устойчивости сжатых волокон, в результате чего появляются складки в верхней зоне сечения, увеличивается прогиб, и элемент ломается.
На сжатие с изгибом работают многие деревянные элементы: арки, рамы, верхние пояса ферм при внеузловой нагрузке. Сжато-изгибаемые элементы работают достаточно надежно, для их изготовления применяется древесина 2-го сорта.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
