Особенности работы растянуто-изгибаемых элементов

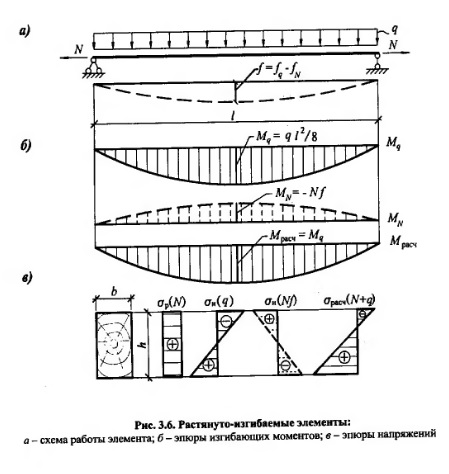

Схема работы, эпюры изгибающих моментов и напряжений в сечениях растянуто-изгибаемых элементов показаны на рис. 3.6. Растянуто-изгибаемые (внецентренно-растянутые) элементы работают одновременно на растяжение и изгиб. Такое сложное напряженное состояние возникает, например, в нижнем поясе деревянных ферм при внеузловой нагрузке от веса подвесного потолка. Так же работают элементы с внецен- тренным приложением растягивающего усилия (например, при несимметричных ослаблениях, выходящих на кромки).

В нижних волокнах за счёт суммирования напряжений от продольной силы и изгибающего момента возникают максимальные напряжения растяжения. При конструировании деревянных конструкций необходимо избегать появления такого сложного напряженного состояния.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
