Некоторые правила постановки связей

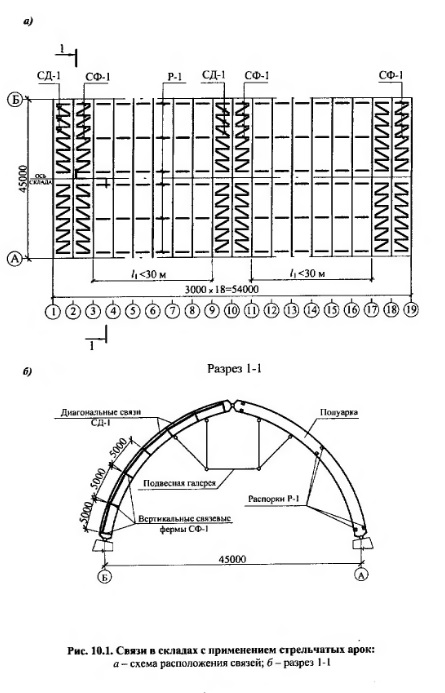

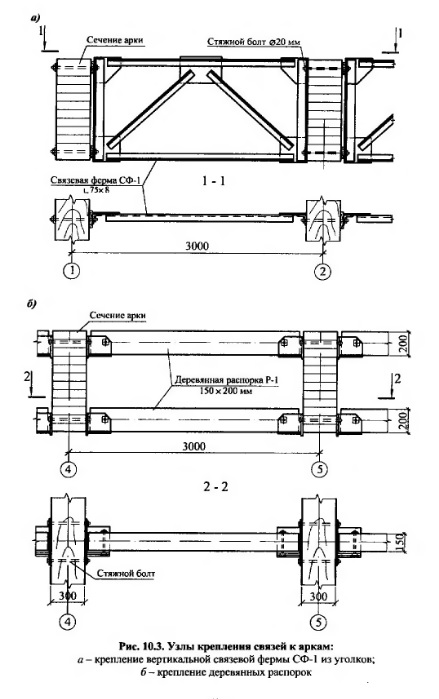

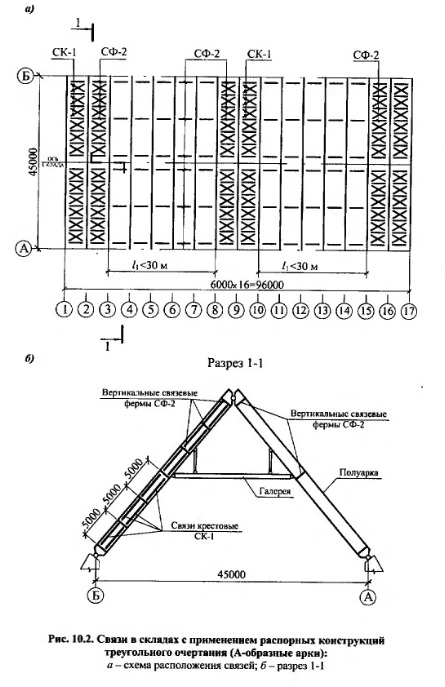

Примерные схемы устройства связей для некоторых типов зданий и сооружений, а также конструкции типовых связей показаны на рис. 10.1... 10.10. Связевая система покрытия образуется из горизонтальных (поперечных) связей в плоскости верхних граней стропильных конструкций и вертикальных связей-распорок между ними, работающих на растяжение или сжатие. В качестве условных поясов поперечных связевых ферм используются верхние и нижние части поперечного сечения несущих конструкций. Блоки связей (поперечных и вертикальных) располагаются в торцовых секциях (при пролетах более 18 м рекомендуется делать спаренные блоки в двух секциях подряд), а также через 21-30 м по длине здания или сооружения.

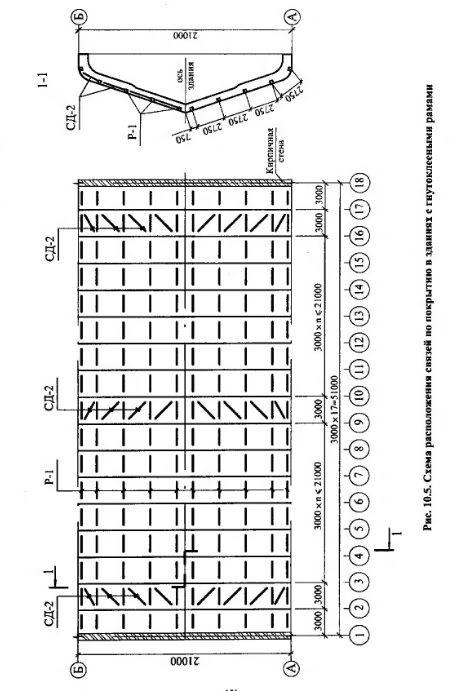

В зданиях с кирпичными или железобетонными торцовыми стенами, способными воспринимать ветровые нагрузки, блоки связей устраивают во второй от торца секции (см. рис. 10.5, 10.6).
В плоскости кровли роль продольных элементов связей могут выполнять прогоны или продольные ребра плит покрытия при соответствующем их креплении к несущим конструкциям. Включение прогонов и плит в обеспечение пространственной жесткости покрытия возможно только при условии обеспечения восприятия усилий, возникающих в местах их крепления к стропильным конструкциям. Однако существующие способы крепления прогонов и плит покрытия к несущим деревянным конструкциям (на болтах, глухарях, штырях, гвоздях и других податливых связях, которые в процессе эксплуатации из-за коррозии, неплотной постановки и другим причинам не гарантируют надежности соединений) не позволяют рекомендовать учитывать эти элементы ограждающих конструкций в общей системе связей.
Продольные вертикальные или наклонные связи-распорки устраиваются:
- в арочных, рамных и тому подобных конструкциях для предотвращения выхода сжатой кромки из рабочей плоскости, если ее устойчивость не обеспечена без промежуточного раскрепления;
- в системах шпренгельного типа, а также в фермах, имеющих пониженное по отношению к линии опор очертание нижнего пояса, для раскрепления растянутого пояса при наличии тормозных усилий, действующих на нижний пояс конструкций перпендикулярно их плоскости (например, при подвеске к фермам тельфера и т.п.).
Продольные связи для раскрепления нижнего пояса шпренгельных систем располагаются в плоскости их стоек, а для восприятия тормозных усилий - в местах подвески оборудования непрерывно по всей длине здания. Обязательна постановка связей в плоскости сжатых опорных стоек стропильных ферм.
Ширина панелей поперечных связевых ферм принимается равной шагу несущих конструкций. Шаг вертикальных (наклонных) связей-распорок, устраиваемых для раскрепления сжатой кромки арок или рам из плоскости наименьшей жесткости, определяется из условия обеспечения устойчивости плоской формы деформирования сжато-изгибаемых элементов - см. формулу (3.24). В большепролетных конструкциях (при пролетах более 18 м) рекомендуется раскреплять как сжатую, так и растянутую кромки поперечного сечения конструкций.
А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
