Нормирование расчётных сопротивлений древесины и фанеры

Основными нормируемыми характеристиками прочности древесины и фанеры являются нормативные и расчётные сопротивления, которые устанавливаются на основании результатов многочисленных испытаний малых стандартных образцов или крупных образцов из пиломатериалов и круглого леса.

В современных нормах расчетные характеристики древесины получены в результате испытаний крупных образцов, однако этот подход не применим при определении прочностных характеристик древесины в реальных конструкциях, когда невозможно выпилить крупные образцы.

Результаты серий стандартных испытаний образцов обрабатываются с учётом статистической изменчивости показателей прочности и разной степени обеспеченности (доверительной вероятности) по минимуму - Р. В СНиП П-25-80 [2] нормативные и расчётные сопротивления древесины и фанеры приняты с обеспеченностью по минимуму при нормальном законе распределения результатов испытаний.

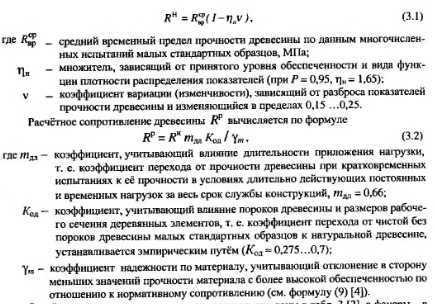

При обработке результатов испытаний малых стандартных образцов нормативное сопротивление древесины определяется по формуле

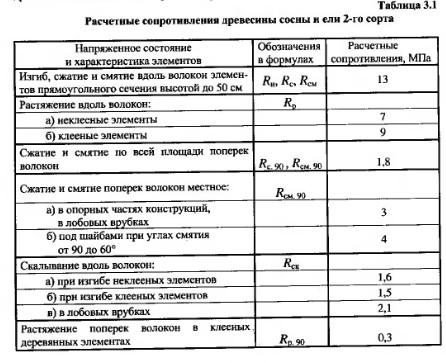

Расчётные сопротивления древесины сосны и ели даны в табл. 3 [2], а фанеры - в табл. 10 СНиП II-25-80 [2]. В табл. 3.1 выборочно приведены расчётные сопротивления древесины сосны и ели 2-го сорта для нормальных условий эксплуатации.

Расчётные сопротивления для других пород древесины устанавливаются путем умножения величин, приведенных в табл. 3.1 на переходные коэффициенты из табл. 4 [2]. Расчетные сопротивления древесины даны при стандартной влажности древесины (12%) и для нормальных температурно-влажностных условий эксплуатации конструкций: относительной влажности воздуха до 75% и температуре воздуха до + 35°С. Влияние на расчетные сопротивления древесины других условий эксплуатации и особенностей работы конструкций, отличающихся от принятых при определении базовых расчётных сопротивлений древесины (см. табл. 3 [2]), учитывается умножением последних на соответствующие коэффициенты условий работы:

- для различных условий эксплуатации конструкций (см. табл. 5 [2]);
- учитывающий повышенную температуру (см. п. 3.2,6 [2]);
— учитывающий долю постоянных нагрузок (см. п. 3.2,в [2]);
- учитывающий воздействия кратковременных нагрузок (см. табл. 6 [2]);
- учитывающий высоту сечения элементов (см. табл. 7 [2]);
- учитывающий толщину слоев клеёных элементов (см. табл. 8 [2]);
- для гнутых элементов (см. табл. 9 [2]);
- учитывающий наличие ослаблений в расчетном сечении (п. 3.2,и [2]);
- учитывающий снижение прочности древесины при пропитке ее антипиренами под давлением (п. 3.2,к [2]) а также другие коэффициенты.

При совместном действии нескольких факторов перемножаются соответствующие им коэффициенты. Аналогичным образом учитываются условия эксплуатации и особенности работы элементов из фанеры. Модули упругости и сдвига древесины и фанеры для конструкций, находящихся в условиях эксплуатации, отличающихся от нормальных, необходимо умножать на соответствующие коэффициенты условий работы, приведённые выше для расчётных сопротивлений.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
