Напряженно-деформированное состояние нагельного соединения

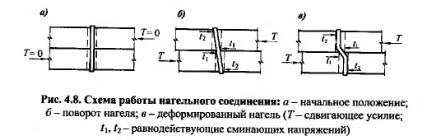

Работу нагельного соединения рассмотрим на примере соединения двух сдвигаемых элементов (рис. 4.8). Под действием приложенной нагрузки элементы начинают сдвигаться и стремятся опрокинуть нагель, который, после некоторого поворота, упирается в древесину и начинает сминать древесину, вначале по краям гнезда. С увеличением нагрузки поверхность контакта нагеля с древесиной увеличивается: в древесине появляются неравномерные напряжения смятия по всей длине нагеля, а сам нагель изгибается.
Напряженно-деформированное состояние нагельного соединения характеризуется: изгибом самого нагеля; смятием древесины нагельного гнезда; скалыванием древесины между нагелями; раскалыванием древесины поперек волокон.
Практически опасность скалывания и раскалывания древесины устраняется правильной расстановкой нагелей. Минимальные расстояния между нагелями назначаются таким образом, чтобы несущая способность нагеля по скалыванию и раскалыванию древесины заведомо превышала несущую способность нагеля по прочности на изгиб самого нагеля и прочности древесины нагельного гнезда на смятие.


А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
