Лобовые упоры

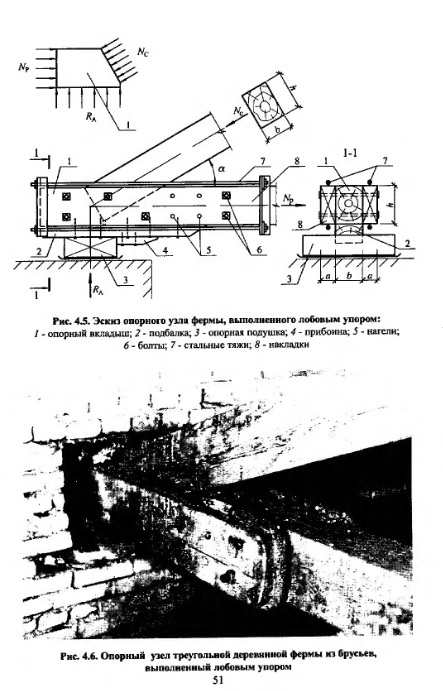

Лобовые упоры - наиболее простые и надежные соединения деревянных элементов. Классическим примером лобового упора является конструкция опорного узла треугольных ферм из брусьев (рис. 4.5,4.6).
Конструктивные особенности. Усилие, возникающее в сжатом элементе, передается опорному вкладышу всей поверхностью торца элемента. Вертикальная составляющая сжимающего усилия передается на опорную подушку, а горизонтальная составляющая - через стальные тяжи, деревянные накладки и нагели - на растянутый элемент. Толщина деревянных накладок принимается равной половине ширины растянутого элемента. Диаметр нагелей и тяжей определяется расчетом (12...24 мм).
Достоинства: по сравнению с лобовой врубкой лобовой упор обладает большей несущей способностью, характеризуется отсутствием площадки скалывания и меньшим ослаблением сечения растянутого элемента. Недостатки: сложность изготовления и повышенный расход металла на тяжи и нагели.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
