Конструктивный расчет ферм на лобовых врубках
После определения усилий в элементах ферм, порядок конструктивного расчета ферм на лобовых врубках следующий:
- определяется ориентировочно площадь сечения верхнего и нижнего поясов в опорной панели по известным формулам у четом ослаблений сечений врубками;
- конструируется и рассчитывается опорный узел (см. главу 4, п. 4.2,4.3);
- проверяется сечение верхнего пояса: при узловой нагрузке - по формулам для центрально-сжатых элементов; при внеузловой нагрузке - по формулам для сжато- изгибаемых элементов;

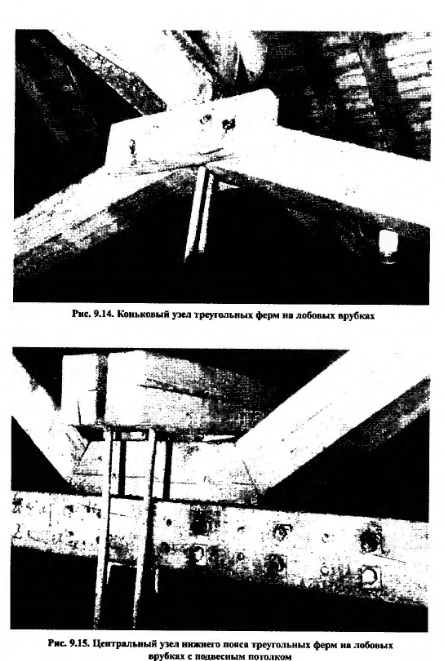

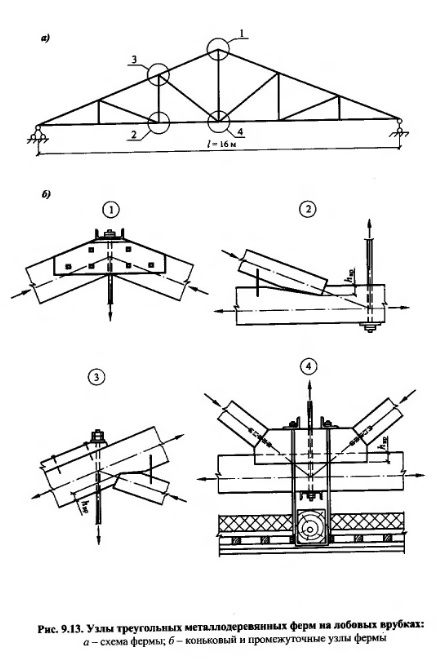

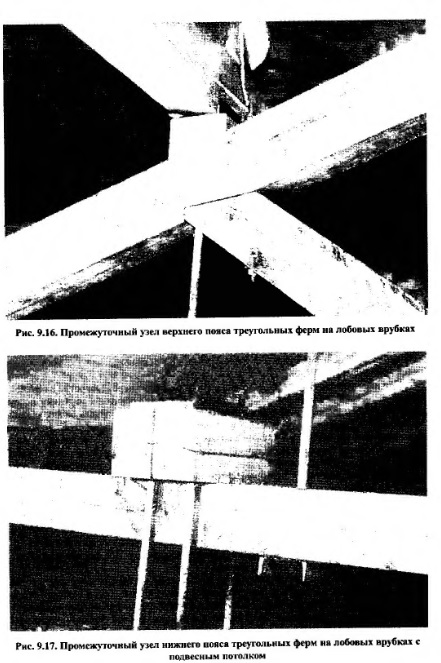

- конструируется и рассчитывается коньковый узел (лобовой упор с деревянными накладками), промежуточные узлы (как лобовые врубки с одним зубом), стыки нижнего пояса, подбирается сечение стоек-тяжей, рассчитываются шайбы под тяжи, а также вкладыши и накладки;
- проверяются элементы фермы на монтажные усилия во время подъема, назначается величина строительного подъема.



А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
